AutoLANDSCAPE 2022: Controle de Desenhos e Configuração das Cores de Hachuras

O AutoLANDSCAPE 2022 oferece recursos que facilitam a organização visual e técnica dos projetos paisagísticos. O destaque da dica de hoje é o controle de desenhos, ferramenta que permite padronizar elementos gráficos e ajustar corretamente as cores das hachuras, garantindo melhor leitura, clareza e qualidade na apresentação do projeto.

Ao configurar as cores de forma adequada, o profissional evita conflitos visuais, melhora a compatibilidade com os padrões de impressão e assegura que o projeto seja interpretado corretamente por clientes, órgãos públicos e equipes de execução. O uso correto das hachuras também contribui para a identificação clara de áreas, materiais e vegetações no desenho, tornando a comunicação gráfica mais eficiente.

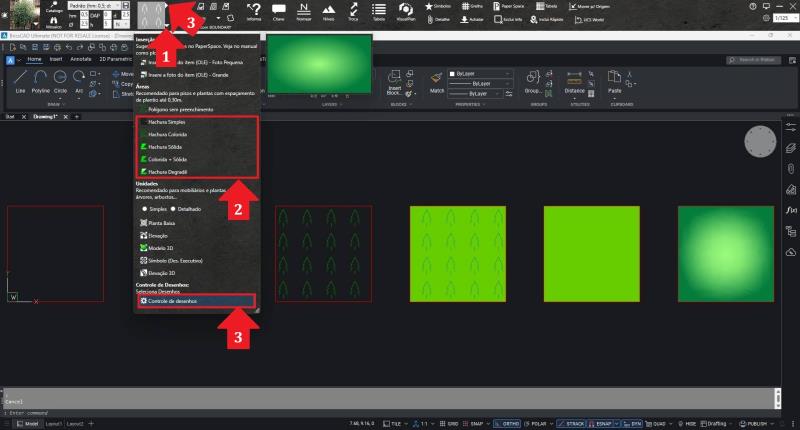

Com o AutoLANDSCAPE e o programa de CAD abertos, selecione a planta ou o piso de sua preferência. Em seguida, escolha a forma de representação que melhor atende à sua necessidade, como hachura simples, hachura colorida, hachura sólida, combinação de hachura colorida com sólida ou hachura em degradê, e clique na seta que aponta para a direita para avançar.

Caso ainda não tenha definido a representação que será utilizada, é possível acessar diretamente a opção Controle de Desenhos. Ambas as formas conduzem à mesma tela de configuração.

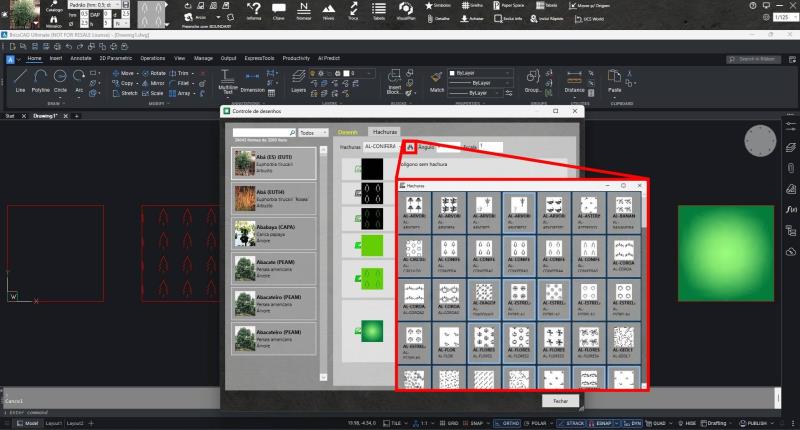

Na etapa de "seleção de hachuras", você pode clicar na seta que aponta para baixo para abrir a lista completa ou utilizar o ícone de binóculo ao lado, que exibe a visualização das representações disponíveis. Assim, fica mais fácil escolher a hachura que melhor se adapta ao seu projeto.

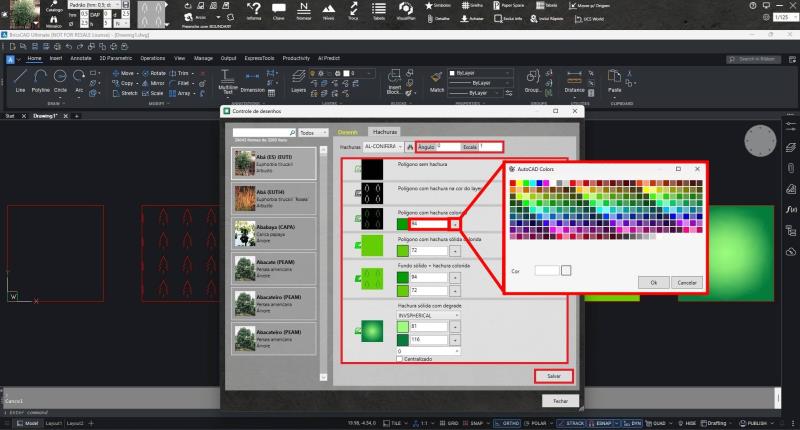

Nessa mesma área, também é possível definir a angulação e a escala da hachura. Logo abaixo, estão as opções para escolha das cores de cada tipo de inserção. Basta informar o número correspondente à cor desejada ou clicar no ícone de “mais” para visualizar todas as cores disponíveis.

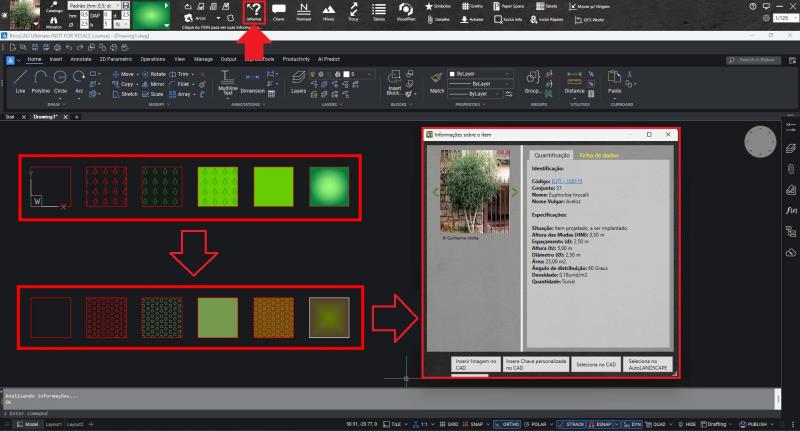

Após concluir as edições, clique em OK e realize a inserção novamente para aplicar as configurações definidas.

Essa dica técnica auxilia diretamente na otimização do fluxo de trabalho, reduz retrabalhos, eleva a qualidade final das pranchas apresentadas, além de deixar personalizado reforçando o caráter profissional dos projetos desenvolvidos no AutoLANDSCAPE.

Assista ao vídeo tutorial:
