CAD: Como utilizar o "ODA File Converter" para converter DWG em DXF

N
a dica técnica deste mês, vamos aprender a utilizar uma ferramenta que facilita o uso do VisualPLAN, especialmente para quem não utiliza softwares CAD. O VisualPLAN pode ser utilizado tanto integrado ao AutoLANDSCAPE ou HydroLANDSCAPE, importando o projeto diretamente pelo botão Visual presente nesses programas, quanto de forma independente, por meio da importação de arquivo no formato DXF. Para isso, é indispensável que o projeto esteja salvo nessa extensão.

Quando você recebe um arquivo em DWG e não possui um software CAD para convertê-lo, é necessário recorrer a um conversor externo. Nesse caso, o "ODA File Converter" é a solução ideal: um utilitário gratuito de código aberto que converte arquivos DWG para DXF com segurança, sem risco de corromper o projeto. Vale lembrar que ele apenas realiza a conversão, não permite edições; portanto, caso o arquivo tenha elementos desnecessários, será preciso removê-los posteriormente dentro do VisualPLAN.

Passo a passo para utilizar o ODA File Converter

Baixe o ODA File Converter

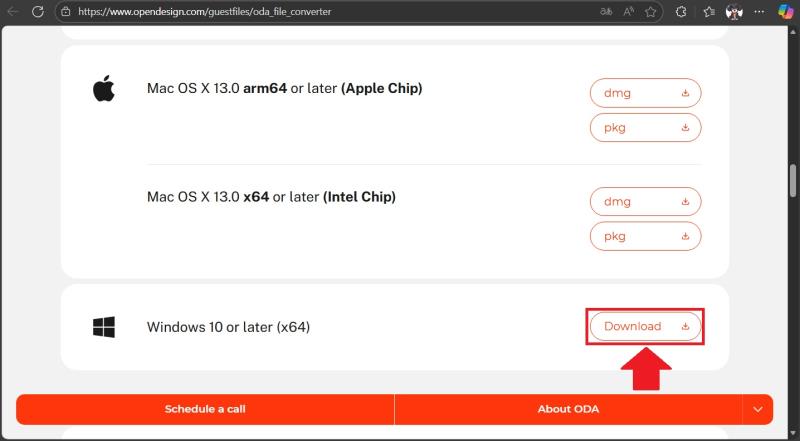

Acesse o link oficial para download:

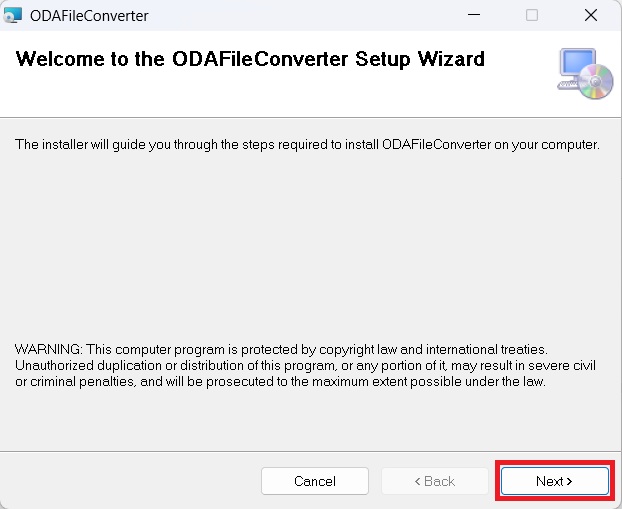

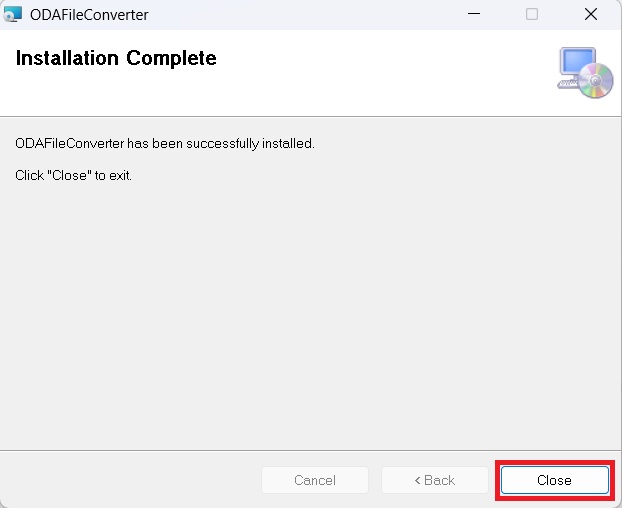

Depois de baixar, execute o instalador e clique em Avançar até concluir a instalação.

Localizando o aplicativo

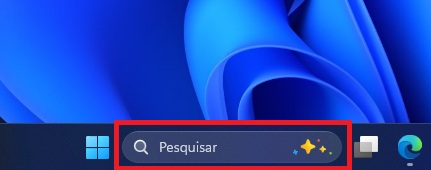

Após instalado, o programa geralmente fica na sua área de trabalho. Se não conseguir encontrá-lo, use a busca do Windows procurando por ODA File Converter. Aproveite e crie um atalho na área de trabalho para facilitar o uso no dia a dia.

Abrindo o aplicativo

Com o programa aberto, você verá uma interface simples com alguns campos principais:

1. Input Folder (Pasta de Entrada)
Clique nos três pontinhos e selecione a pasta onde estão os arquivos DWG que deseja converter.

2. Output Folder (Pasta de Saída)
Clique nos três pontinhos e escolha onde deseja salvar os arquivos DXF convertidos.

3. Deixe a opção Audit marcada.

4. escolha o tipo de conversão na opção Input files filter. A opção correta é a *.DWG; *.DXF.

5. No campo Output version, use a opção 2010 ASCII DXF, que costuma ser universalmente compatível.

6. Após ajustar as pastas e a versão do arquivo, clique em Convert.
O programa mostrará uma barra de progresso e criará automaticamente os novos arquivos DXF na pasta definida.

Importante:

o ODA File Converter converte todos os arquivos dentro da pasta selecionada.
Dica: Crie uma pasta exclusiva apenas com os DWGs que deseja converter para evitar bagunça.
