CAD: Entendendo como usar a escala corretamente nos seus projetos

A A escala é um dos conceitos fundamentais no desenvolvimento de projetos em CAD. Quando configurada e aplicada corretamente, garante que o desenho represente com precisão as dimensões reais, além de possibilitar impressões fiéis e com qualidade profissional. No entanto, esse ainda é um tema que gera muitas dúvidas e erros, especialmente entre usuários iniciantes, o que pode comprometer a apresentação e a execução do projeto.

O que é escala no CAD

Escala é a relação entre o tamanho do objeto desenhado e seu tamanho real. Nos softwares de CAD, o ideal é que o desenho seja sempre feito em escala real (1:1), ou seja, utilizando as medidas reais do projeto. A escala passa a ser aplicada principalmente durante a visualização e a impressão do projeto.

Model Space x Layout

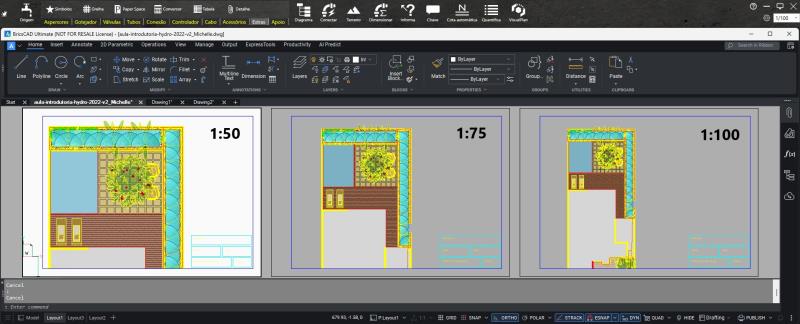

No ambiente de modelagem (Model Space), todo o projeto deve ser desenvolvido em tamanho real. Já no Layout, a escala é controlada por meio das viewports, que permitem visualizar o desenho em diferentes proporções, como 1:50, 1:100, entre outras.

Essa separação é fundamental para evitar distorções, reduzir retrabalhos, além de facilitar a padronização das pranchas.

Como configurar a escala corretamente

Para trabalhar com escala de forma adequada, alguns pontos são essenciais:

1-Definir corretamente as unidades do desenho antes de iniciar (desenhando preferencialmente em metros, forma mais usual para desenhar paisagismo e irrigação)

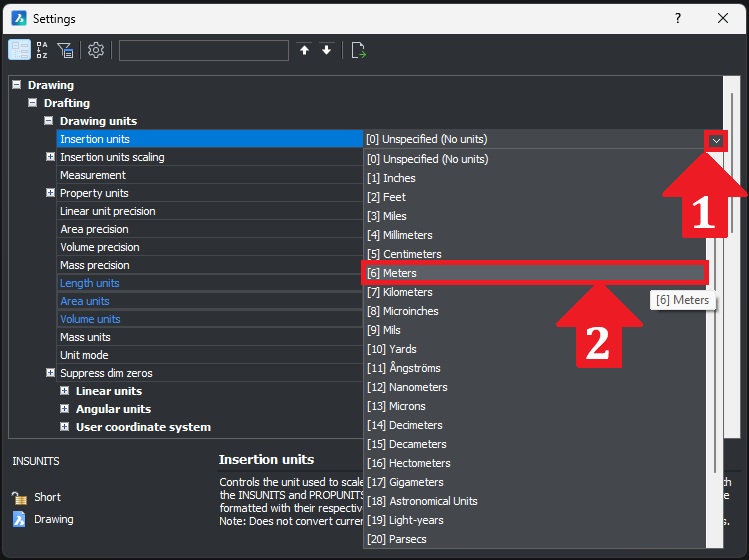

Primeiro, digite o comando UNITS na linha de comando e pressione Enter. Na janela que será aberta, localize a opção de tipo de unidade e selecione o formato desejado, geralmente “decimal” para projetos técnicos. Em seguida, defina a precisão, que controla quantas casas decimais serão exibidas, de acordo com o nível de detalhamento do seu projeto.

Logo abaixo, escolha a unidade de inserção, como metros, centímetros ou milímetros. Essa definição é fundamental, pois determina como o software interpreta as medidas inseridas e também influencia na importação de blocos e arquivos externos.

Após ajustar essas configurações, clique em OK para confirmar. A partir desse momento, todo o desenho deve ser desenvolvido considerando essa unidade definida, sempre em escala real (1:1).

2-Desenhar sempre em escala real (1:1)

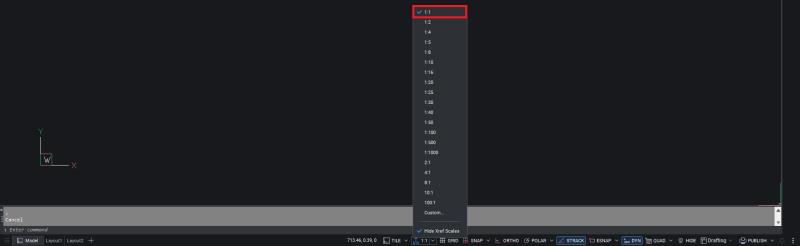

No ambiente de desenho, é importante verificar o campo de escala que fica na barra inferior da tela, geralmente no canto direito. Esse controle mostra a escala de anotação ativa do arquivo, como 1:50, 1:100, entre outras. Para garantir que você está trabalhando corretamente no Model em escala real, esse valor deve estar configurado como 1:1. Caso esteja diferente, basta clicar sobre essa opção e selecionar 1:1 na lista. Manter essa configuração correta evita inconsistências na exibição de elementos anotativos, como textos e cotas, e garante que o desenho esteja alinhado com o padrão de trabalho em tamanho real.

3-Verificar a escala de textos, cotas e hachuras
É fundamental verificar se textos, cotas e hachuras estão adequados para a escala de impressão que irá usar.

No caso das cotas, verifique se o estilo de dimensionamento está configurado corretamente, principalmente em relação à altura do texto, tamanho das setas e espaçamentos. Esses elementos devem estar proporcionais à escala utilizada, garantindo uma leitura clara na prancha.

Já as hachuras devem ser analisadas quanto à densidade e escala do padrão. Hachuras muito fechadas podem parecer um bloco sólido, enquanto hachuras muito abertas podem perder a função gráfica.

Na prática profissional, esses elementos normalmente já vêm pré-configurados em templates do próprio escritório. Esses templates são desenvolvidos com base nas normas técnicas, já prevendo os tamanhos ideais para cada escala de impressão.

Isso significa que estilos de texto, dimensionamento de cotas e padrões de hachura já estão ajustados para garantir boa legibilidade e representação gráfica adequada em cada situação. Por exemplo, a altura do texto, o tamanho das setas das cotas e a escala das hachuras são definidos previamente para que o desenho saia correto na prancha sem a necessidade de ajustes manuais a todo momento. Esse padrão de configuração não só otimiza o tempo de trabalho, como também garante consistência e qualidade técnica em todos os projetos do escritório.

Entretanto nossos programas para CAD, permitem a configuração dentro deles, sem a necessidade de configurar cada detalhe e dimensão, caso queira se aprofundar nesse assunto, veja a dica técnica.

4-Utilizar o Layout para ajustar a escala de impressão

Após finalizar o desenho no Model em escala real, o ajuste da escala para impressão deve ser feito no Layout. Para isso, acesse a aba de Layout na parte inferior da tela e insira uma viewport. Para criar uma viewport no Layout, o comando utilizado é o MVIEW. Com o Layout aberto, digite MVIEW na linha de comando e pressione Enter. Em seguida, basta clicar e arrastar na área da prancha para definir o tamanho da viewport, que será a janela onde o desenho do Model será exibido.

Com a viewport já criada no Layout, dê dois cliques dentro dela para ativá-la. Em seguida, digite o comando Z (de zoom) e pressione Enter. Logo após, você irá inserir o fator de escala utilizando o padrão 1000/escala desejada + XP.

Por exemplo:

Para escala 1:100, digite 1000/100xp e pressione Enter
Para escala 1:50, digite 1000/50xp e pressione Enter

Após aplicar o comando, a viewport será ajustada exatamente na escala desejada. Em seguida, utilize o pan (botão do meio do mouse que também pode ser acionado digitando P) para posicionar corretamente o desenho dentro da prancha, sem alterar a escala. Quando tudo estiver enquadrado, clique fora da viewport. Você pode selecionar sua borda e trancar o layer, travamento (lock), evitando que a escala seja modificada acidentalmente.

* o AutoLANDSCAPE e o HydroLANDSCAPE possui uma ferramenta chamada PaperSpace, que facilita todo esse processo de criação de prancha, caso tenha interesse em aprender a usar, acesse a dica técnica.

Esses cuidados garantem consistência em todo o projeto.

Principais erros relacionados à escala

Alguns erros são bastante comuns no dia a dia:

Dicas práticas

Observação importante

Ao trabalhar com diferentes escalas no CAD, é fundamental entender que o nível de detalhamento deve ser compatível com a forma como o projeto será apresentado. Elementos como meio-fio, vegetação ou blocos não precisam — e muitas vezes não devem — ser desenhados com excesso de detalhes, pois em escalas menores, como 1:50 ou 1:100, essas informações acabam se sobrepondo e comprometendo a leitura do desenho. O resultado pode ser um aspecto poluído, com linhas muito próximas que se tornam praticamente um borrão na impressão. Por isso, é importante simplificar os elementos gráficos de acordo com a escala utilizada, priorizando a clareza e a legibilidade do projeto.

Conclusão

Dominar o uso da escala no CAD é essencial para desenvolver projetos precisos, claros e com qualidade profissional. Compreender a função dos espaços Model e Layout, além de configurar corretamente as escalas de visualização e impressão, permite evitar erros, reduzir retrabalhos e tornar o fluxo de trabalho mais eficiente. Esses conhecimentos garantem que o projeto seja representado e impresso com fidelidade, atendendo aos padrões técnicos exigidos.
