Visual Manager 2022: Como criar um material com o Material Edit (para um divisor)

Neste mês, trazemos uma dica técnica para criação de materiais usando o Visual Manager, com o Material Edit, aplicada a um divisor.

Vamos mostrar como associar o mapeamento de texturas a um muro de concreto. Esse procedimento pode ser utilizado não apenas em divisores, mas também em outros itens do catálogo, enriquecendo o seu acervo de materiais.

Apresentaremos um passo a passo detalhado para que a dica seja fácil de acompanhar e fixe melhor na sua rotina de trabalho.

Antes de prosseguir, é importante entender como funciona o mapeamento de texturas e o papel de cada camada. As camadas de material permitem controlar diferentes aspectos visuais do objeto: a Imagem Difusa define a cor e a aparência básica do material; a Imagem Especular determina o brilho e a reflexão; e a Imagem de Vetores Normais (Normal Map) cria a sensação de relevo e profundidade, simulando pequenas irregularidades da superfície.
O mapa Normal pode ser gerado automaticamente pelo sistema, facilitando a criação de materiais mais realistas. Compreender quando ativar ou desativar essas camadas é essencial para aplicar texturas de forma precisa e obter o efeito desejado. Além disso, conhecer todos os tipos de cadastro de material no LandOFFICE garante maior controle e flexibilidade na criação e aplicação de texturas em qualquer item do projeto.

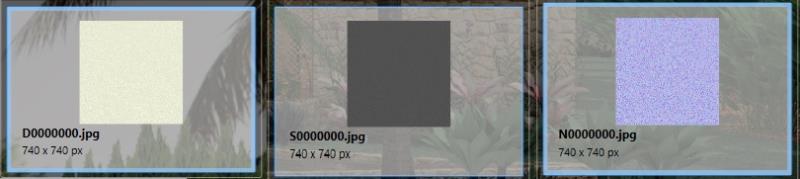

Imagem Difusa----------------Imagem Especular----------------Imagem de Vetores Normais

1º Passo – Abrindo o LandOFFICE

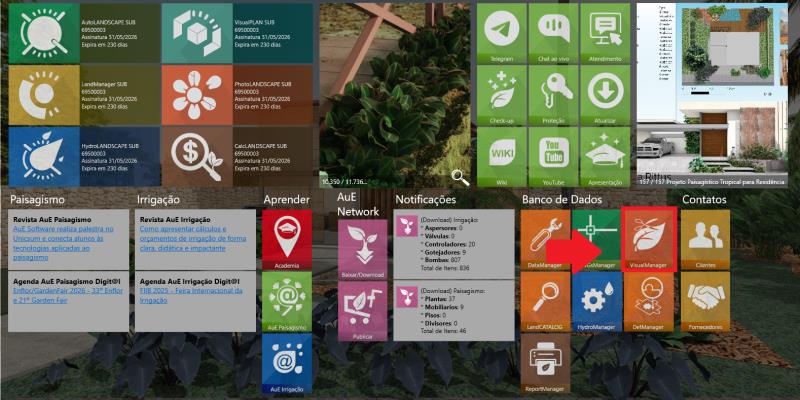

Ao abrir o LandOFFICE, localize na interface a área de Banco de Dados e clique no ícone Visual Manager. É por meio dele que faremos a edição e o gerenciamento dos materiais que serão utilizados no projeto.

2º Passo – Abrindo o Material Edit

Quando a tela do Visual Manager for aberta, localize, no canto inferior direito, o ícone chamado Material Edit e clique nele. É por meio dessa ferramenta que realizaremos a edição detalhada dos materiais.

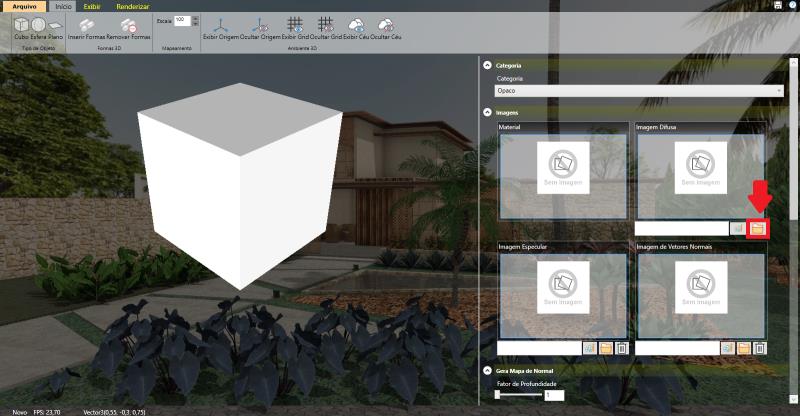

3º Passo – Selecionando a textura

Ao abrir o Material Edit, localize na lateral direita a aba Imagens. Dentro dela, na área de Imagem Difusa, clique na pasta amarela para selecionar a textura que será aplicada ao material.

4º Passo – Abrindo nossa textura

Ao clicar na pasta, abrirão as pastas do computador. Localize a textura escolhida previamente e selecione-a para abri-la no Material Edit.

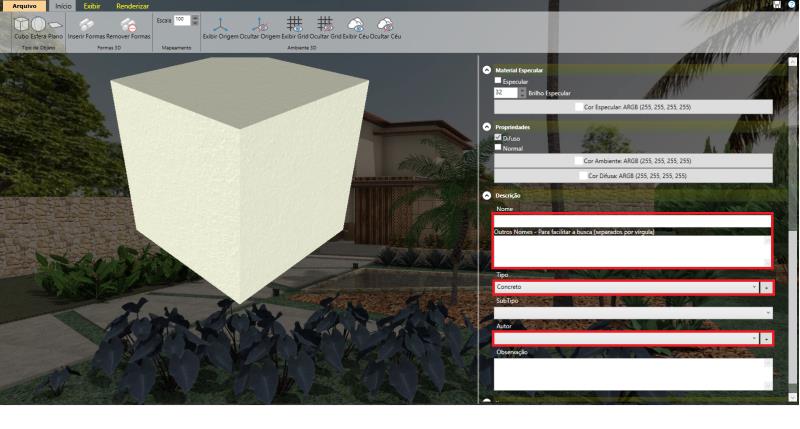

5º Passo – Nomeando nossa textura

Agora vamos nomear a textura e adicionar a autoria.
Rolando até o final da página no Material Edit, localize a aba Descrição. Escolha um nome para a textura e, se quiser, adicione outros nomes para facilitar futuras buscas.
Em seguida, selecione o tipo do material, no nosso caso, um divisor de concreto, e insira também o nome do autor.

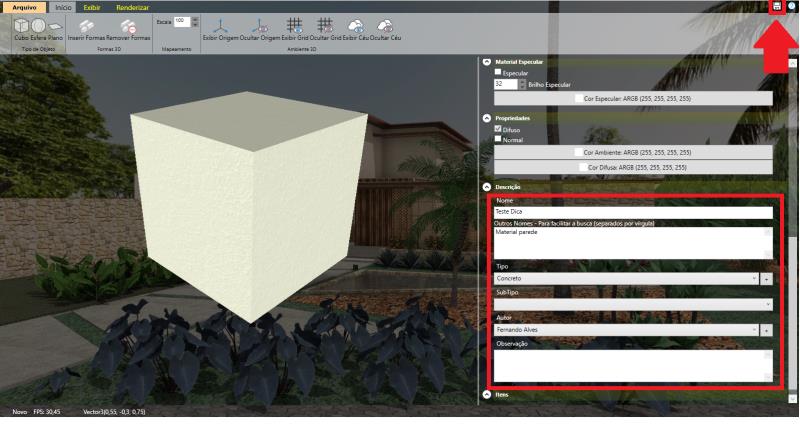

6º Passo – Salvando a textura

Após preencher as informações, salve a textura. Na parte superior direita do Material Edit, clique no ícone de disquete para concluir o processo.

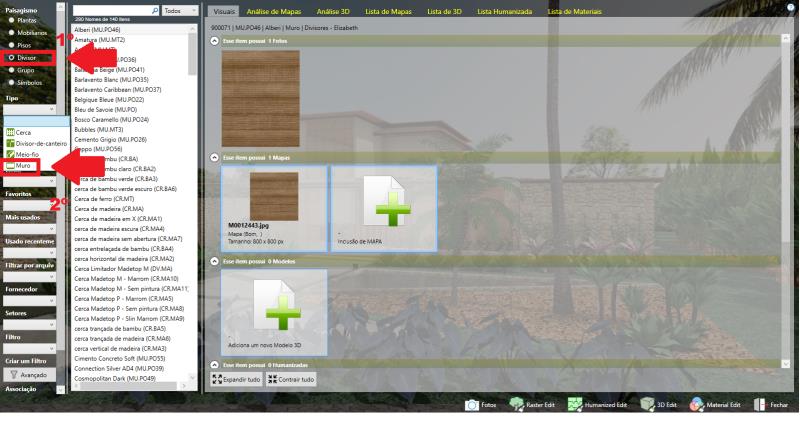

7º Passo – Escolhendo o divisor

Agora vamos escolher quando o divisor será associado à nova textura. Na lateral esquerda, clique em Divisor e, no filtro de tipo, selecione Muro.

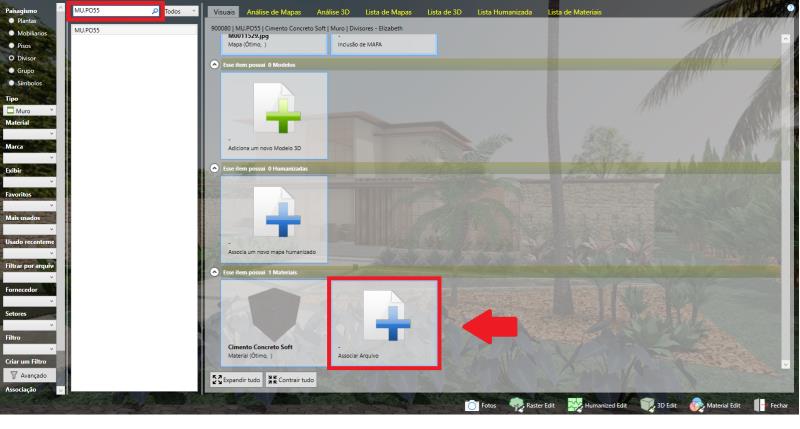

8º Passo – Associando o arquivo

Após selecionar o divisor, MU.PO55, localize a textura criada e, na parte inferior, clique no ícone Associar Arquivo para vinculá-la ao divisor.

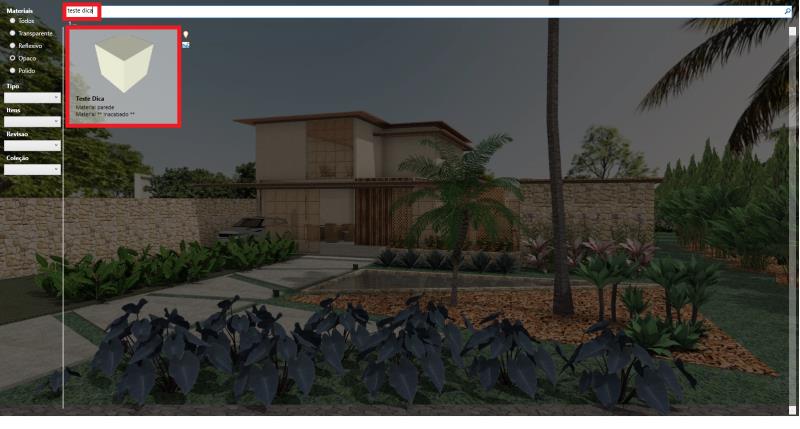

9º Passo – Selecionando nossa textura

Depois de clicar em Associar Arquivo, abrirá a área com as texturas já criadas. Por isso, é importante nomear a textura corretamente no início, para que agora seja fácil encontrá-la pelo nome e aplicá-la rapidamente ao divisor.

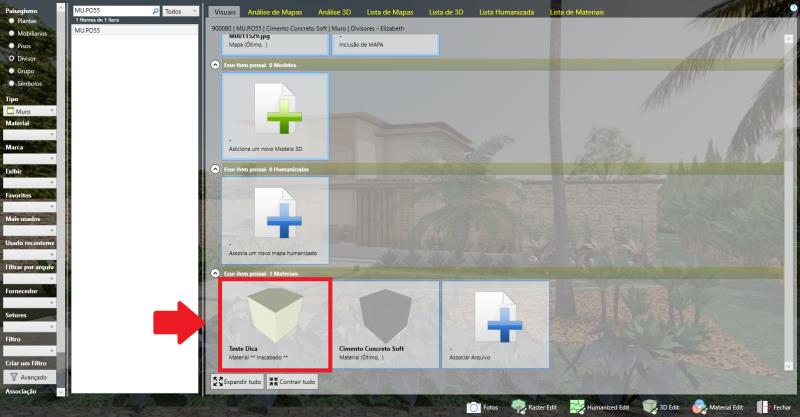

10º Passo – Finalizando a aplicação

Pronto! Agora a textura criada está associada ao divisor, de maneira rápida e prática, finalizando o processo de aplicação.

Conclusão

Com todos os passos concluídos, sua textura está completamente aplicada ao divisor e pronta para uso em qualquer projeto. Ao acompanhar as imagens ilustrativas que acompanham cada passo, você poderá visualizar cada etapa do processo, perceber como é simples, rápido e eficiente, e compreender melhor como enriquecer seu acervo de materiais. Essa técnica garante mais organização, praticidade e qualidade na criação de seus projetos, permitindo aplicar texturas de maneira profissional e consistente.
