AutoLANDSCAPE 2016 - Inserção de legendas e modificação na escala do desenho - parte 5 de 7

Autor: Camila Innocêncio - Data: 23/10/2015



Na etapa deste mês do tutorial veremos como inserir legenda, detalhamentos e fotos; e também como configurar a escala do desenho. Lembrando que nas edições anteriores foi mostrado como escolher a escala a ser utilizada no projeto; seleção e inserção de itens; criação e preenchimento de áreas com formas orgânicas; inserção de outros tipos de materiais e mobiliários; e por fim criação de pranchas para impressão e inserção de chaves.

6º passo:Inserindo legendas

Após a inserção das chaves, ainda no modo "Paper", deve-se "abrir a viewport" assim como foi feito anteriormente, clicar no ícone "Tabela" e selecionar a opção "Quantifica e gera legenda". Em seguida tem-se que selecionar o desenho todo e apertar a tecla "Enter".

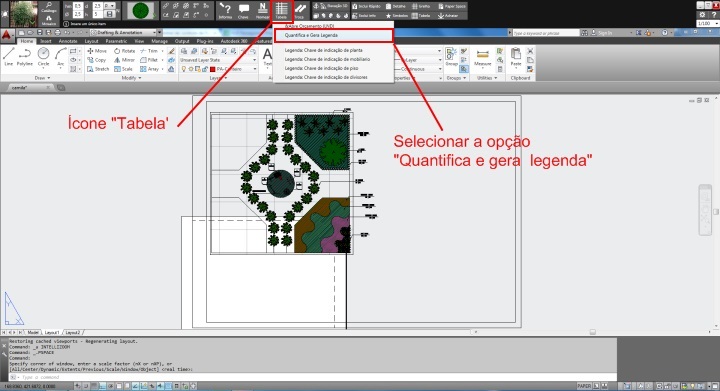

Figura 1: Identificando o ícone "Tabela" no AutoLANDSCAPE 2016


Figura 1: Identificando o ícone "Tabela" no AutoLANDSCAPE 2016


Uma nova tela abrirá, com a listagem de todos os itens utilizados no projeto, e nota-se que na lateral esquerda há uma série de campos que se referem as colunas que serão exibidas na legenda podendo ser desativados os campos que julgar necessário. Então clica-se no botão "Insere a Legenda". Essa tela será minimizada automaticamente e deve-se então clicar no ponto da prancha em que a legenda deve ser inserida.


Figura 2: Identificando o ícone "Tabela" no AutoLANDSCAPE 2016


Figura 2: Identificando o ícone "Tabela" no AutoLANDSCAPE 2016


Para inserir os detalhes e as fotos das plantas utilizadas, o procedimento é semelhante, porém não há necessidade de "abrir a viewport". No caso dos detalhamentos, deve-se abrir a tela com a listagem dos itens, que havia sido minimizada e selecionar a aba "Detalhes" e em seguida clicar na opção "Insere a Legenda". A tela será minimizada novamente e deve-se escolher em que ponto da prancha os detalhes serão inseridos.


Figura 3: Inserindo detalhes no AutoLANDSCAPE 2016


Figura 3: Inserindo detalhes no AutoLANDSCAPE 2016


A inserção das fotos é feita de maneira semelhante à dos detalhamentos, porém deve-se clicar na aba "Fotos" e posteriormente clicar em "Insere a Legenda" e escolher o local onde ela será colocada.


Figura 4: Inserindo fotos no AutoLANDSCAPE 2016


Figura 4: Inserindo fotos no AutoLANDSCAPE 2016


7º Passo: Mudança somente da escala do desenho

Caso seja necessário ajustar somente a escala do desenho no AutoCAD sem modificar o restante da diagramação da prancha deve-se abrir a viewport e digitar os seguintes comandos: "z"; "Enter", "s", "Enter", "1000/(a escala a ser utilizada, nesse caso , 200)xp"; "Enter".

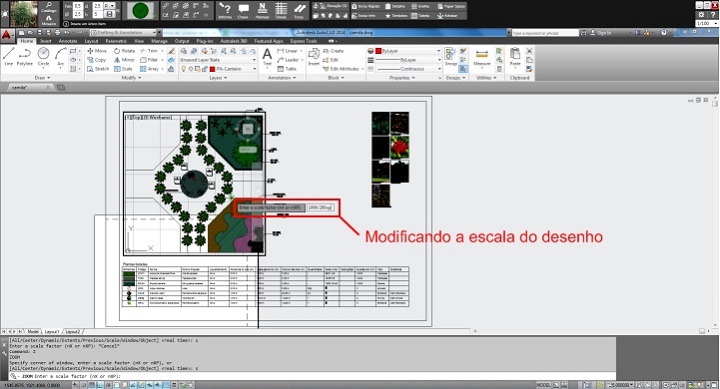

Figura 5: Mudando a escala do desenho na prancha


Figura 5:Mudando a escala do desenho na prancha


Na próxima edição da "Revista AuE Paisagismo" chegaremos à sexta e penúltima parte do tutorial de como elaborar um projeto no AutoLANDSCAPE 2016. Veremos então como fazer a configuração de penas para impressão no AutoCAD.
