AutoLANDSCAPE 2022: Criando legendas para chaves de identificação

Autor: Fernando Alves - Data: 10/03/2026

A
identificação dos elementos em um projeto é fundamental para garantir organização, clareza e facilidade de interpretação. Para apresentar informações técnicas, muitos projetistas e escritórios utilizam padronização de sistemas de identificação para especificar equipamentos ou a representação do desenho, compostos por chaves, códigos, tabelas e indicações gráficas. Esses recursos tornam a leitura do projeto mais eficiente, facilitando a comunicação entre todas as etapas de desenvolvimento e execução.

Nos softwares HydroLANDSCAPE e AutoLANDSCAPE, esse processo é ainda mais simples, pois é possível inserir chaves de identificação com apenas um clique. Porém, para que qualquer pessoa que visualize o projeto compreenda facilmente o que cada chave significa, é essencial criar uma legenda explicativa.

Nesta dica, vamos mostrar como gerar essa legenda de forma rápida e prática.

Inserindo chaves de identificação

Antes de criar a legenda, é necessário que os itens do projeto já estejam identificados com suas respectivas chaves.

No HydroLANDSCAPE e AutoLANDSCAPE, basta utilizar a ferramenta de inserção de chaves, selecionando os itens desejados no projeto.

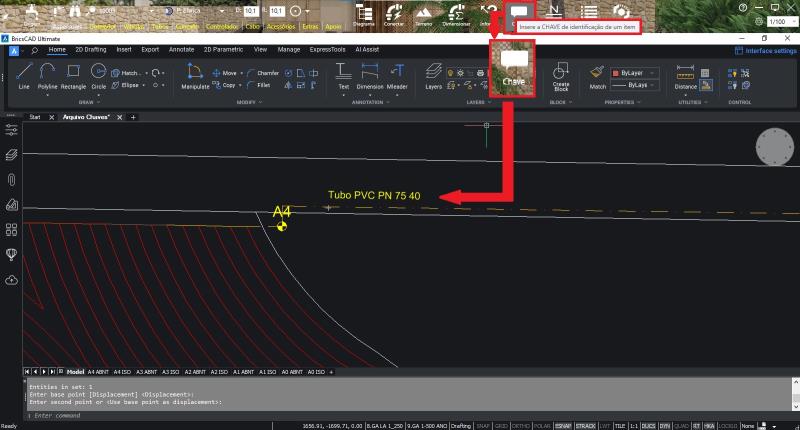

Inserção de chaves de identificação no desenho Com HydroLANDSCAPE.

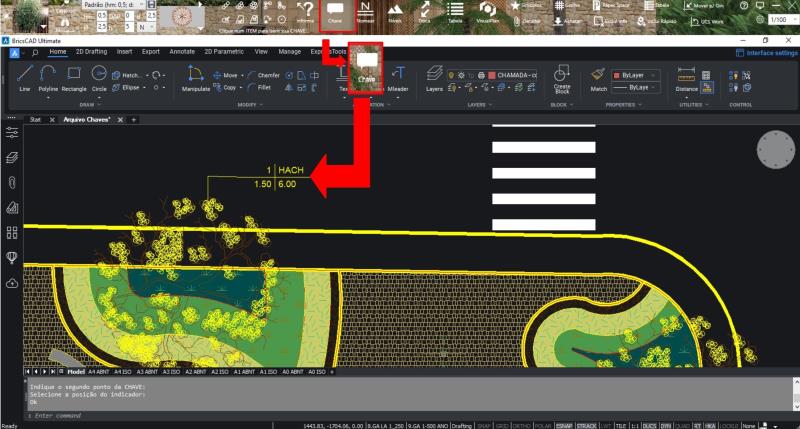

Inserção de chaves de identificação no desenho Com AutoLANDSCAPE.

Gerando a legenda das chaves

Após identificar todos os elementos do projeto, o próximo passo é gerar a legenda explicando cada chave.

Acesse o menu Quantifica.

No mesmo local onde são geradas as tabelas de quantificação, localize a opção de identificação de chaves.

Insira no desenho para criar uma legenda completa e organizada.

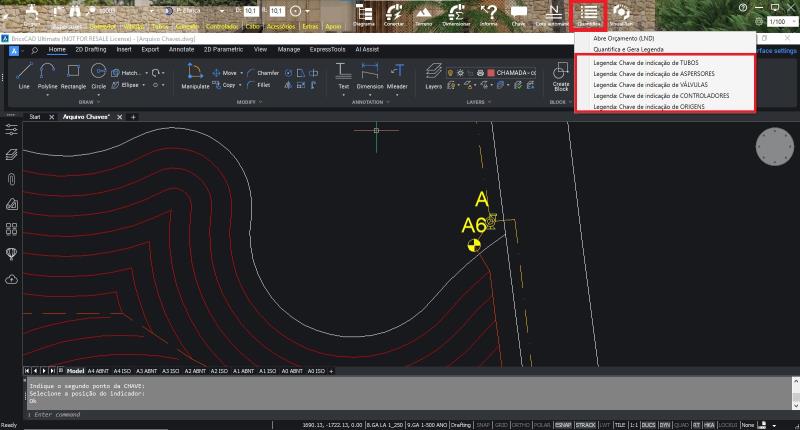

Local do menu Quantifica dentro do software HydroLANDSCAPE.

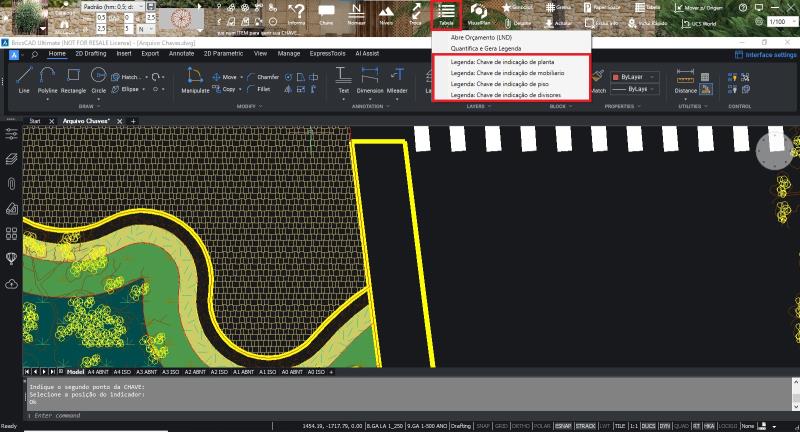

Local do menu Quantifica dentro do software AutoLANDSCAPE.

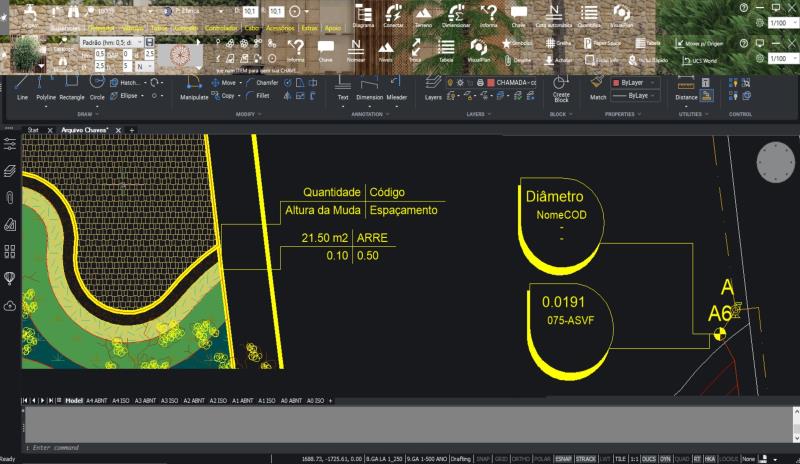

Exemplo da legenda de chaves gerada no projeto.

Vantagens de utilizar a legenda de chaves

Criar essa legenda traz diversos benefícios para o projeto:

Facilita a leitura do desenho técnico
Padroniza a identificação de elementos
Ajuda na interpretação por outros profissionais
Torna o projeto mais profissional e organizado

Dica extra

Sempre que possível, estabeleça um padrão de nomenclatura no escritório, definindo previamente como cada elemento será identificado nas chaves do projeto. Essa padronização contribui para a organização dos desenhos, mantém a consistência entre diferentes projetos e facilita futuras revisões, atualizações ou alterações durante o desenvolvimento.

Vídeo Tutorial:
