VisualPLAN 2022: Como ajustar a dimensão de divisores/cercas

Autor: Érica Alves da Silva - Data: 07/08/2025

Ao desenvolver um projeto no Visual, muitas vezes é necessário ajustar as dimensões dos divisores, especialmente das cercas, para que se adaptem de forma precisa ao desenho e ao terreno.
Nesta dica, você vai aprender como configurar altura, largura e espaçamento, além de salvar esquemas prontos e editar a cerca depois de inserida no projeto.

Selecionando a cerca

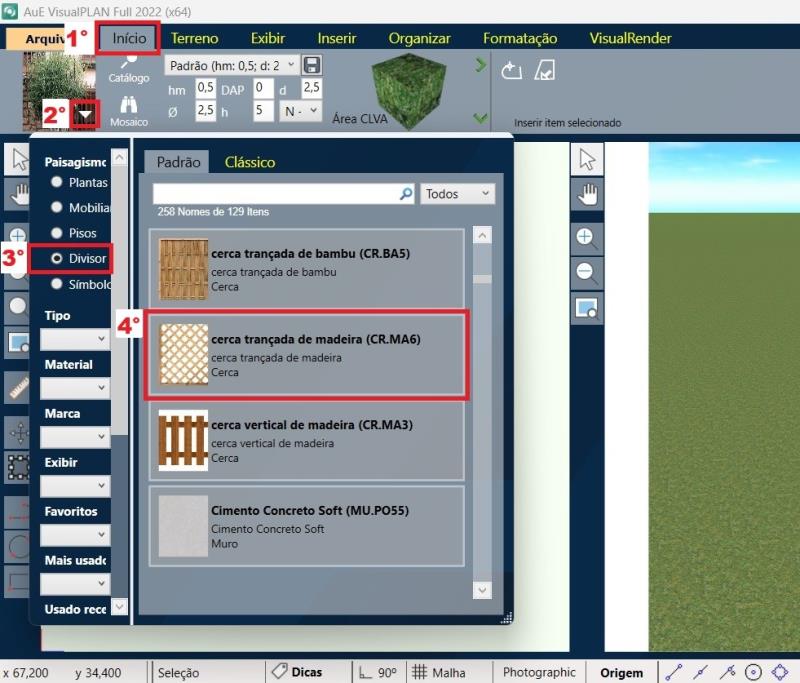

Com o Visual aberto, vá até a aba Início. Clique na seta ao lado de Selecionar divisores e escolha o tipo de cerca que deseja utilizar. Ao selecionar a cerca, notará que as medidas aparecem zeradas. É nesse momento que definimos as dimensões:

d (distância): define o espaçamento entre os itens que compõem o divisor. Como uma cerca é contínua, essa opção deve ser configurada como 0.

H (altura): indica a altura da cerca. Defina o valor desejado conforme o projeto.

L (largura): corresponde à largura do divisor, ou seja, a espessura da cerca.

Salvando esquemas de medidas

Caso queira reutilizar essas mesmas dimensões em outros projetos, utilize a opção Salvar esquema:

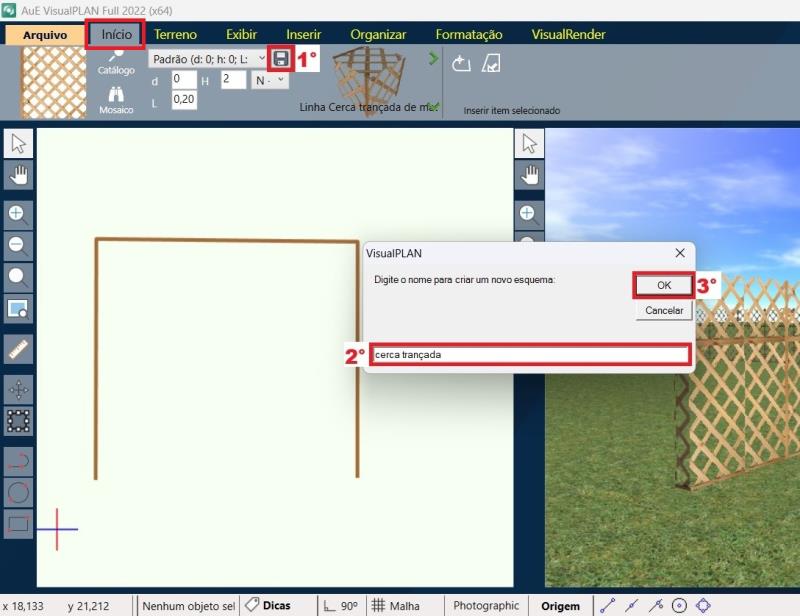

Clique no ícone do disquete para salvar. Uma nova janela será aberta para nomear o esquema, em seguida é só clicar em Ok. Após salvar, o esquema ficará disponível para uso futuro.

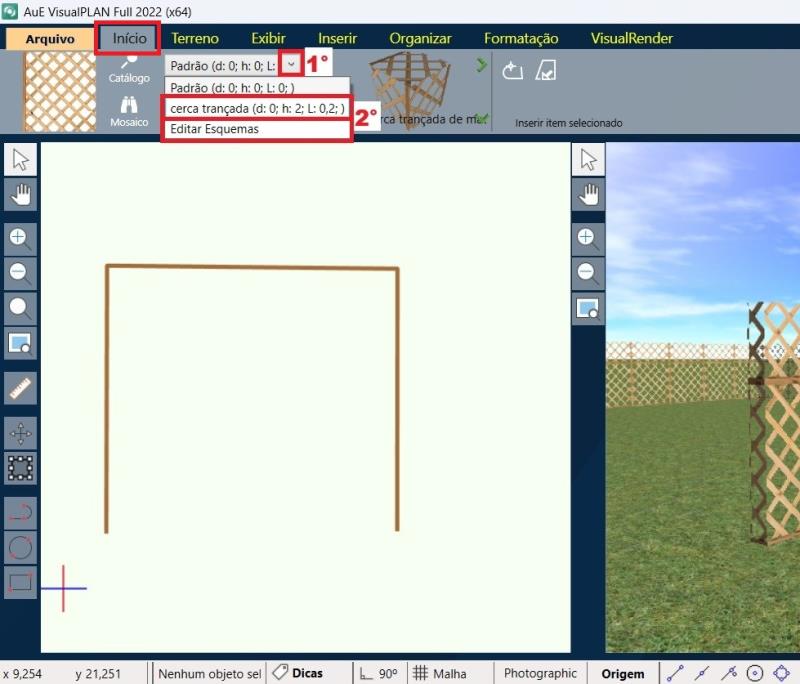

Além disso, clicando na descrição do esquema, você pode editar ou renomear esquemas já criados, facilitando a padronização dos seus projetos.

Editando a cerca após inserção

Depois de inserir a cerca no projeto, é possível fazer diversas edições na aba Formatação:

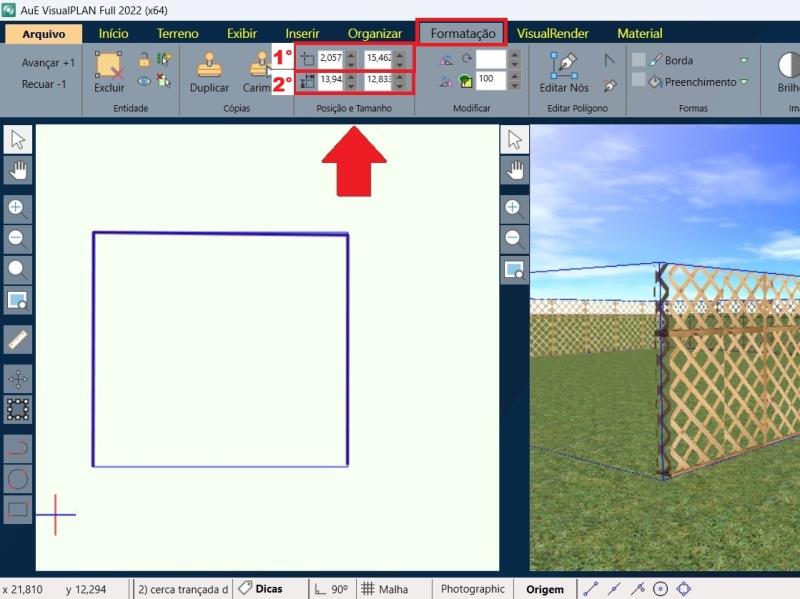

1- Seção Posição e Tamanho:
1°- Nos dois primeiros campos, ajuste a posição da cerca dentro do projeto.
2°- Nos dois campos abaixo, altere o tamanho total da cerca.

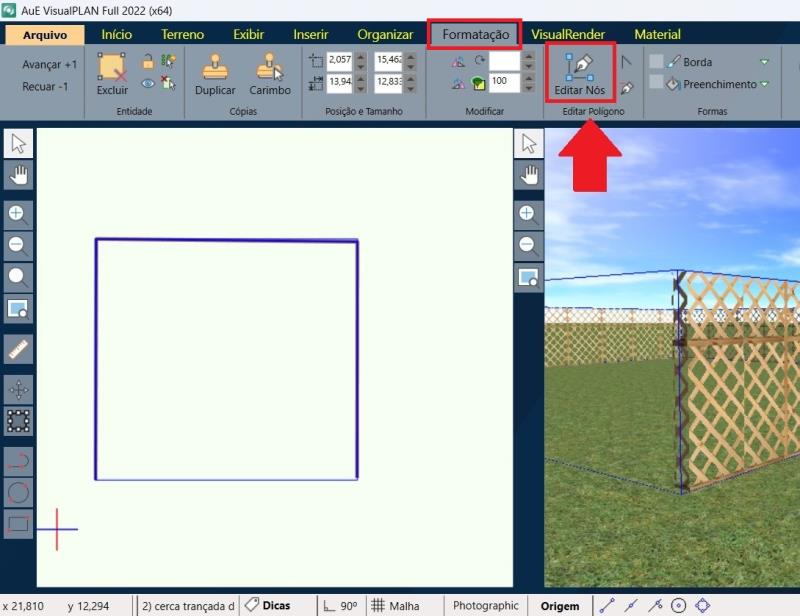

2- Seção Editar Polígono:
Permite editar os nós para reposicionar a cerca ou alterar seu formato, possibilitando ajustes de alinhamento ou curvas.

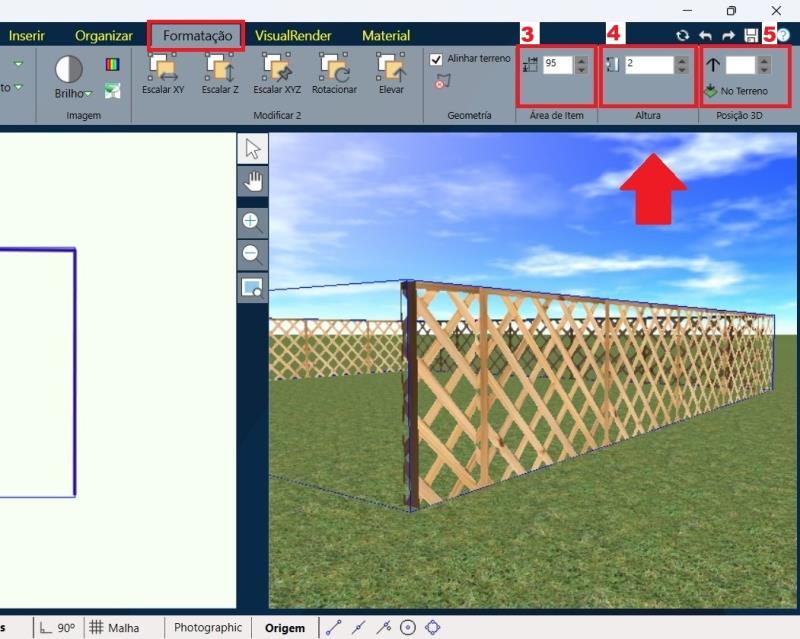

3- Seção Área do Item:
Ajuste a escala da imagem da cerca, podendo aumentar ou reduzir a proporção visual.

4- Seção Altura:
Modifique a altura da cerca diretamente, sem precisar recriar o divisor.

5- Seção Posição 3D:
Utilize a opção No terreno para adaptar a cerca à superfície do relevo.
Ou eleve/rebaixe a cerca em relação ao terreno utilizando o campo numérico.

Com esses recursos, você consegue não apenas definir corretamente as medidas da cerca, mas também personalizá-la e adaptá-la ao terreno do seu projeto, garantindo maior precisão e realismo na apresentação.
