AutoLANDSCAPE 2009: Novidades no AutoLANDSCAPE

Autor: Equipe AuE Software - Data: 10/02/2010

Nos últimos meses clientes entraram em contato solicitando algumas novas funções no AutoLANDSCAPE 2009. A partir destas dicas, preparamos um update com algumas novidades conforme abaixo.

Entre estas novidades, veremos a pré-visualização de hachuras, na qual podemos ver e alterar a representação gráfica antes de inserir de forma bem simples.

Dentre as opções da função INFORMA, você poderá trocar a representação gráfica do item direto na tela de INFORMAÇÕES, o que trará mais agilidade para efetuar ajustes de representações gráficas.

Já no que diz respeito a legendas, temos a novidade da legenda das chaves de identificação, onde de forma rápida poderá criar uma legenda que facilitará o entendimento de quem lê o projeto.
E também na tela de legenda, teremos a separação dos itens por tipos, onde poderemos ter uma legenda completa e separada por tipo, ou uma legenda para cada tipo, além da linha Total, para termos um geral de quantidades já na legenda do projeto no CAD e outras conforme veremos abaixo.

1) Pré-visualização de hachuras

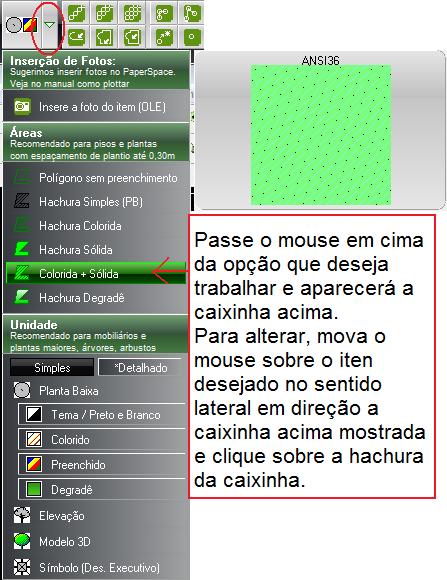

Assim como as unidades podiam ter uma pré-visualização dos desenhos dos itens, agora você poderá também fazer isto com as hachuras.

AutoLANDSCAPE - Pré-visualização de hachuras



Basta passar o mouse sobre o item e aparecerá no canto superior direito a hachura selecionada.
Para alterar basta clicar sobre o quadradinho e na tela que abrir escolha a nova representação gráfica.

AutoLANDSCAPE - Pré-visualização de hachuras



2)Trocar o DESENHO de um item na tela informa

Agora você pode trocar os desenhos de itens separadamente usando o botão INFORMA

AutoLANDSCAPE - Informa

.

Clique no INFORMA, clique sobre o desenho do item que desenha trocar a representação gráfica e abrirá a tela:

AutoLANDSCAPE - Trocar desenho



Na tela de informações agora temos a guia DESENHOS, onde você poderá trocar e salvar sua nova escolha de desenho.

AutoLANDSCAPE - Trocar desenho



3) Legenda de Chaves

Com o AutoLANDSCAPE você pode inserir itens e aplicar a Chave de Identificação do item.
Agora, você pode inserir uma legenda, apresentando detalhadamente, e de forma simples, o que está descrito nas chaves dos itens.

Abaixo segue a imagem do item com a chave de identificação.

AutoLANDSCAPE - Legenda de Chaves



Para apresentar a LEGENDA do que está descrito nos campos da Chave, clique no botão TABELA.

AutoLANDSCAPE - Legenda de Chaves



Aparecerá a telinha logo abaixo onde poderá escolher a legenda entre os itens relacionados, plantas, mobiliários, pisos e divisores.

Clicando sobre a opção escolhida, o CAD irá solicitar o mesmo procedimento de inserção das chaves.

Ao final trará o seguinte resultado.

AutoLANDSCAPE - Legenda de Chaves



Dica:Para a apresentação de projetos, este complemento deverá ser apresentado junto da tabela de legenda, não sendo necessário a repetição da legenda das chaves pelo projeto.

4) Novas funções na tela de legenda.

AutoLANDSCAPE - Legenda



Extrai itens do grupo:

Separa os itens que foram agrupados quando da criação do grupo.
Por exemplo, um grupo de vaso com petúnias que no grupo é um único item, usando o extrai itens você terá na legenda dois itens separados, o vaso e a planta petúnia.

Tela com a legenda com o grupo:

AutoLANDSCAPE - Legenda



Tela usando o Extrai itens do Grupo:

AutoLANDSCAPE - Legenda



Agrupar:

É quando ele agrupa duas plantas da mesma espécie com espaçamentos diferentes.
A legenda não poderá mais mostrar a coluna "espaçamento" pois haverão plantas com espaçamentos diferentes e ele só mostra um espaçamento por linha.

Tela com a legenda e mesmo item com espaçamentos diferentes.

AutoLANDSCAPE - Legenda



Tela usando agrupar.

AutoLANDSCAPE - Legenda



Obs: A única limitação é que não dá pra mostrar o espaçamento se plantas da mesma espécie com espaçamento diferentes estão agrupadas.

Total

Gera uma linha no final da tabela com os totais de itens e metragem quadrada.

Tela com a legenda e a linha Total.

AutoLANDSCAPE - Legenda



Obs: Mudas por metro quadradado não pode ser somado, é uma densidade não é uma quantidade.

Separar por tipo:

Cria a informação de TIPO no começo da tabela, gerando um espaço entre um item e outro.

Se você tiver um projeto grande, com muitas plantas é interessante separar a legenda por tipo de planta, aí os arbustos ficarão juntos, as palmeiras, as árvores etc. Desta forma ficará mais fácil para fazer o orçamento.

Tela com a legenda padrão.

AutoLANDSCAPE - Legenda



Tela usando o separar por tipo.

AutoLANDSCAPE - Legenda



5) Inserção de Legenda por tipo de Item

Agora você pode inserir a legenda por tipo, selecionando somente um tipo e inserindo somente a legenda de palmeiras, herbáceas etc.

AutoLANDSCAPE - Legenda



AutoLANDSCAPE - Legenda



Na tela de legenda, selecione LISTAR por Plantas e na caixinha abaixo selecione o tipo que deseja inserir, em seguida clique em INSERIR LEGENDA.

AutoLANDSCAPE - Legenda



Boa leitura!
