AutoLANDSCAPE 2022: como trabalhar transparência em plantas

Autor: Fernando Alves - Data: 25/10/2025

A sobreposição de plantas em um desenho técnico pode gerar confusão na leitura. Espécies de grande porte, como árvores, costumam encobrir plantas menores, dificultando a compreensão do projeto e ocultando informações importantes. Pensando nisso, trouxemos uma dica simples e eficiente para destacar as plantas menores e melhorar a legibilidade do desenho, e o melhor: esse mesmo recurso pode ser usado em outros itens sobrepostos, como mobiliários e pisos.

Como aplicar transparência

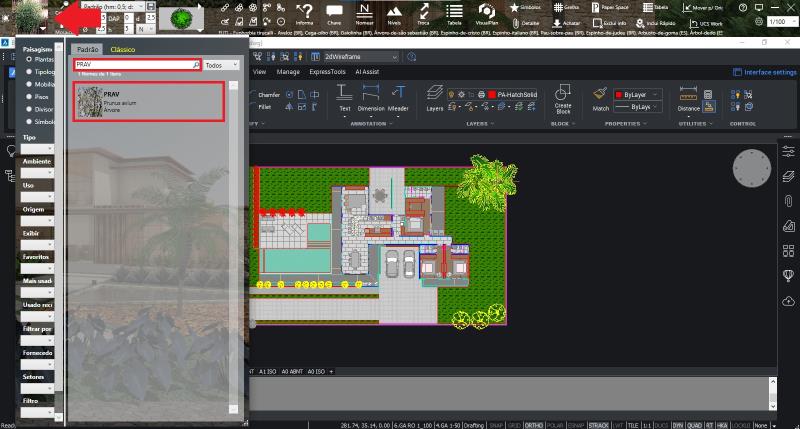

Abra o catálogo do AutoLANDSCAPE e selecione a categoria desejada e insira uma planta ou outro objeto no desenho.

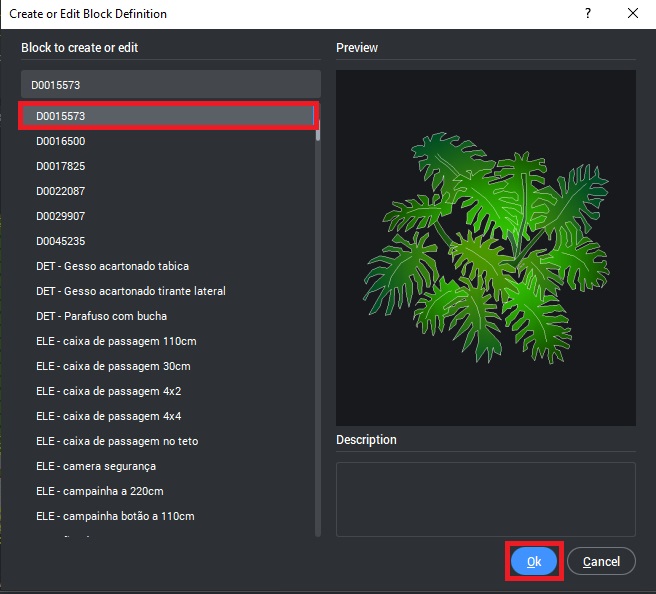

Edite o bloco da planta: para editar, dê dois cliques sobre a planta, após isso vai abrir a janela Create or Edit Block Definition, mostrando os blocos que estão no desenho. Selecione o bloco correspondente à planta que deseja alterar e clique em OK. O BricsCAD entrará no modo de edição do bloco.

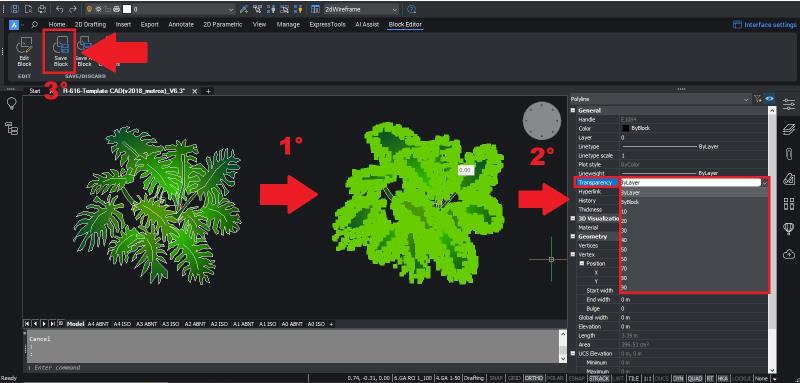

Com o bloco em modo de edição, clique sobre a copa ou hachura da planta, e depois acesse Propriedades. Para acessar as propriedades, pode-se clicar com o botão direito em cima do bloco e escolher Propriedades, ou digitar PROPERTIES na linha de comando.

Ajuste o valor de transparência, no campo Transparência, defina o valor desejado:

0 = opaco

50 a 70 = semitransparente, ideal para visualizar elementos menores por baixo

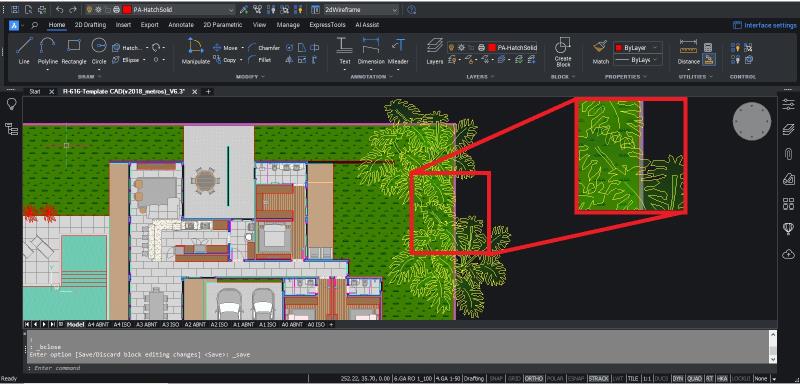

O efeito será exibido automaticamente na tela. Salve e feche o bloco. Após ajustar, feche o editor de blocos e confirme as alterações. O desenho principal será atualizado com a transparência aplicada.

Antes de plotar

Para garantir que a transparência também apareça na impressão ou no PDF, é importante ativar essa função na janela de plotagem. Veja como fazer:

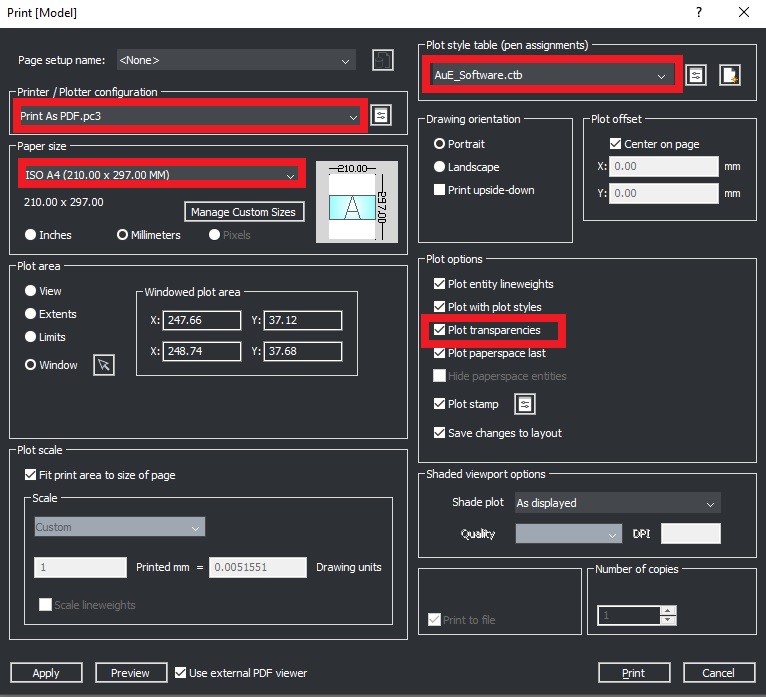

Abra a janela de plot, e para acessá-la existem duas formas: pelo menu superior, clicando em Arquivo e depois Plotar, ou digite PLOT na linha de comando e pressione Enter.

Escolha o dispositivo de saída, na janela que se abre, selecione a impressora ou o gerador de PDF que deseja usar (por exemplo, DWG To PDF).

Ative a transparência, role até a seção Plot Options (ou Opções de Plotagem, se estiver em português) e marque a opção Plot transparency.

Confirme a escala e o layout, ajuste o tamanho do papel e a área de plotagem conforme sua prancha, clique em OK para gerar a impressão.

Agora, os elementos com transparência configurada no desenho serão impressos exatamente como visualizados na tela.

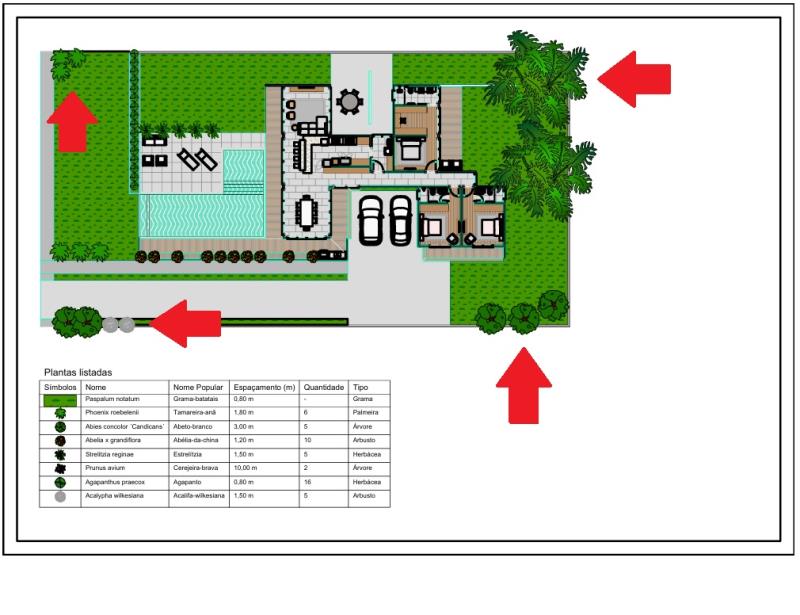

Sem transparência

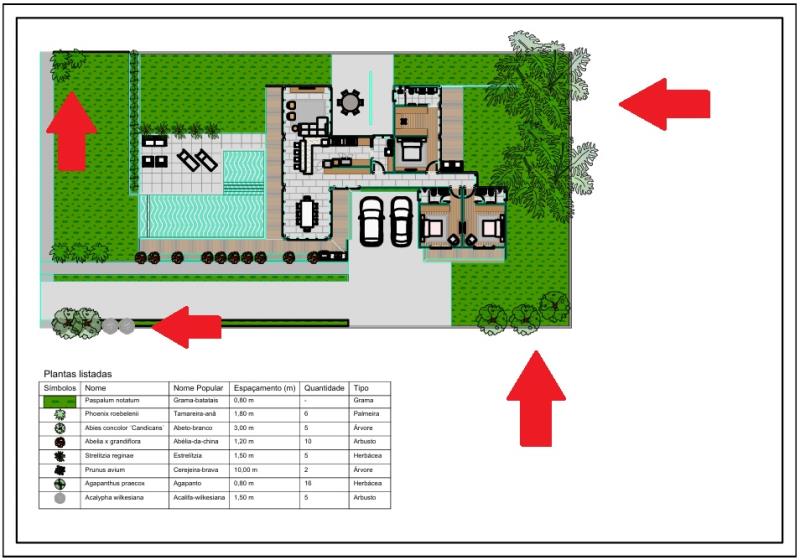

Com transparência

Vale lembrar:
A transparência é um excelente recurso para melhorar a leitura do projeto, mas use com moderação. Transparências muito altas podem deixar o desenho apagado ou com contraste insuficiente na prancha.
