AutoLANDSCAPE 2022: Conheça os Botões que Facilitam Seu Projeto

N

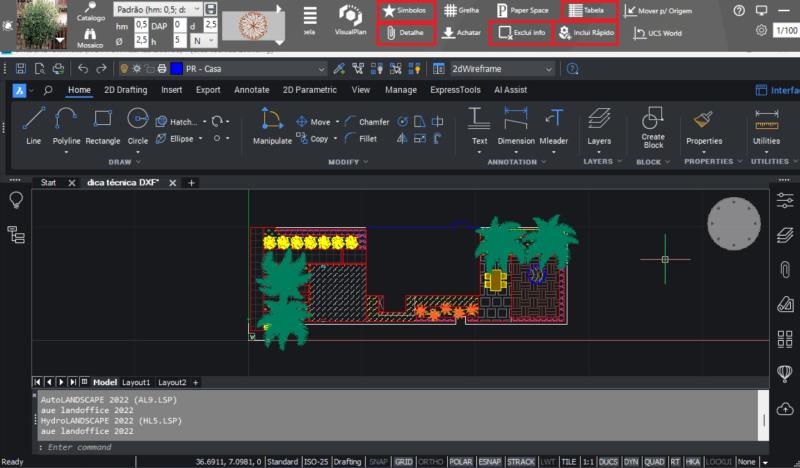

a dica técnica deste mês, vamos explorar algumas funcionalidades importantes disponíveis na barra de ferramentas do AutoLANDSCAPE, localizada no canto superior direito da tela do software. Esses recursos permitem adicionar símbolos, detalhes, tabelas e realizar outras ações que otimizam a criação e o detalhamento de projetos paisagísticos.

Símbolo

O botão Símbolo permite inserir elementos gráficos simbólicos no seu projeto, como a indicação do Norte geográfico, pessoas, veículos, quadras esportivas e outros elementos de representação. Esses símbolos são úteis para dar contexto ao projeto, facilitar a leitura e enriquecer a apresentação visual do desenho técnico.

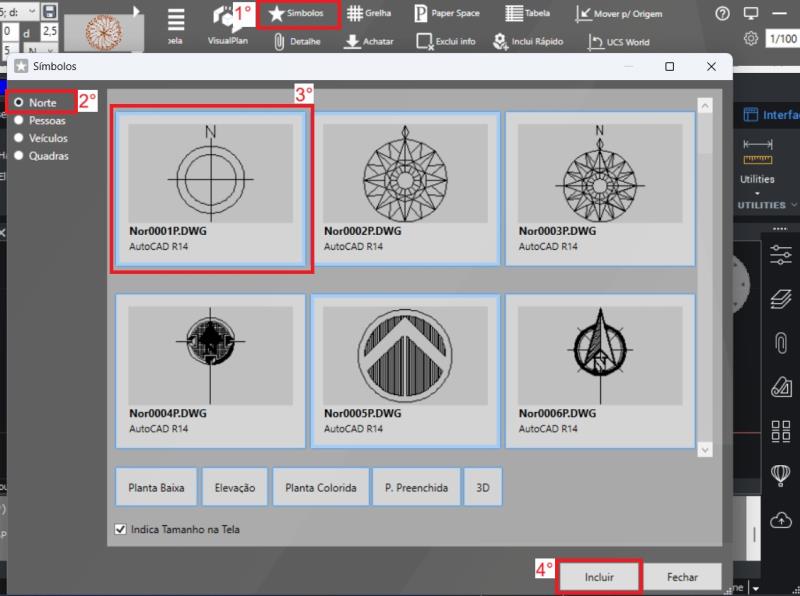

1°) Clique em Símbolo na barra de comandos do AutoLANDSCAPE.

2°) Clique no tema que deseja adicionar: Norte, Pessoas, Veículos ou Quadras.

3°) Clique no símbolo que deseja aplicar. Abaixo, estão os botões que permitem alterar entre Planta Baixa, Elevação, Planta Colorida, Planta Preenchida e 3D.

4°) Clique no botão Incluir e, em seguida, posicione o item no projeto.

Detalhe

Com o botão Detalhe, é possível incluir detalhes técnicos com especificações construtivas diretamente no projeto. Por exemplo, você pode adicionar um detalhe indicando como deve ser implantada uma palmeira, com orientações sobre preparo do solo, entre outros. Essa função é essencial para orientar a execução correta das soluções projetadas.

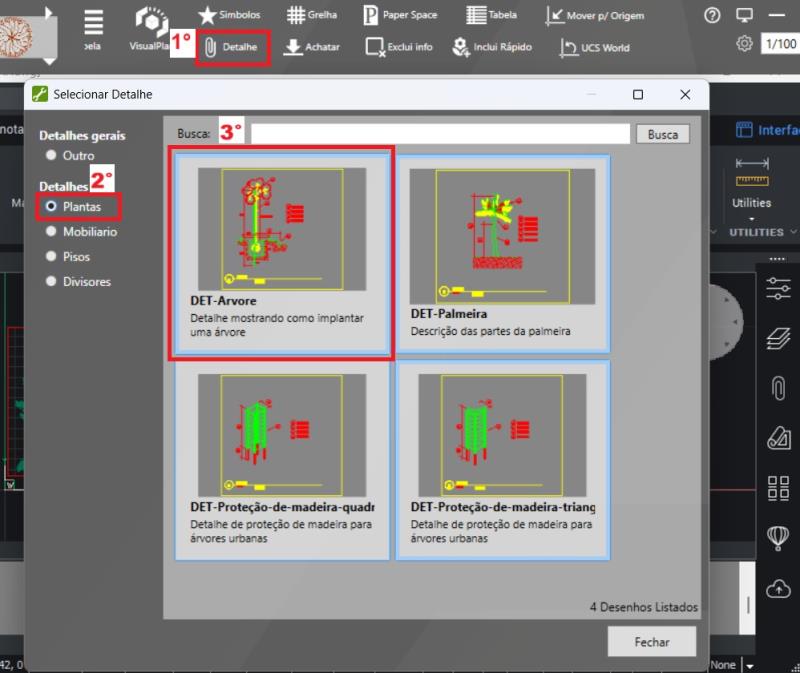

1°) Clique em Detalhe na barra de comandos do AutoLANDSCAPE.

2°) Clique no tema que deseja adicionar: Plantas, Mobiliário, Pisos ou Divisores, ou na opção Outros em detalhes gerais.

3°) Clique no detalhe que deseja aplicar, em seguida, posicione o item no projeto.

Excluir Info

Este botão serve para excluir a informação de um item que foi aplicado no projeto. Quando um item é adicionado com hachura, ela vem acompanhada de uma linha de contorno vermelha, que representa a área contabilizada. Ao apagar apenas a hachura o sistema continua contabilizando aquela área.

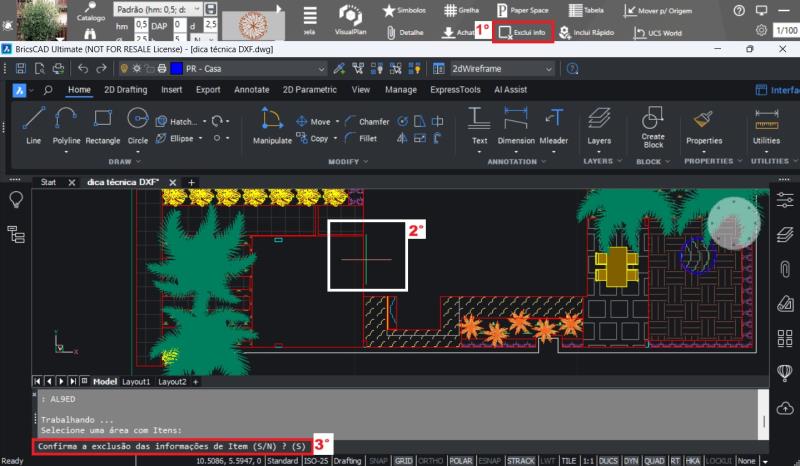

1°) Para excluir da forma correta, é necessário clicar no botão Excluir Info na barra de comandos do AutoLANDSCAPE.

2°) Selecionar a linha de contorno daquele item aplicado.

3°) Confirmar a exclusão digitando "S(Sim)" na barra de comandos. Dessa forma ao gerar a lista de orçamento ou usar o botão Informa confirmará que esse item não faz mas parte do projeto.

Tabela

Através do botão Tabela, você pode inserir tabelas informativas personalizadas em seu projeto. Esse recurso é ideal para apresentar quantitativos, cronogramas, legendas ou qualquer outro dado técnico de forma organizada.

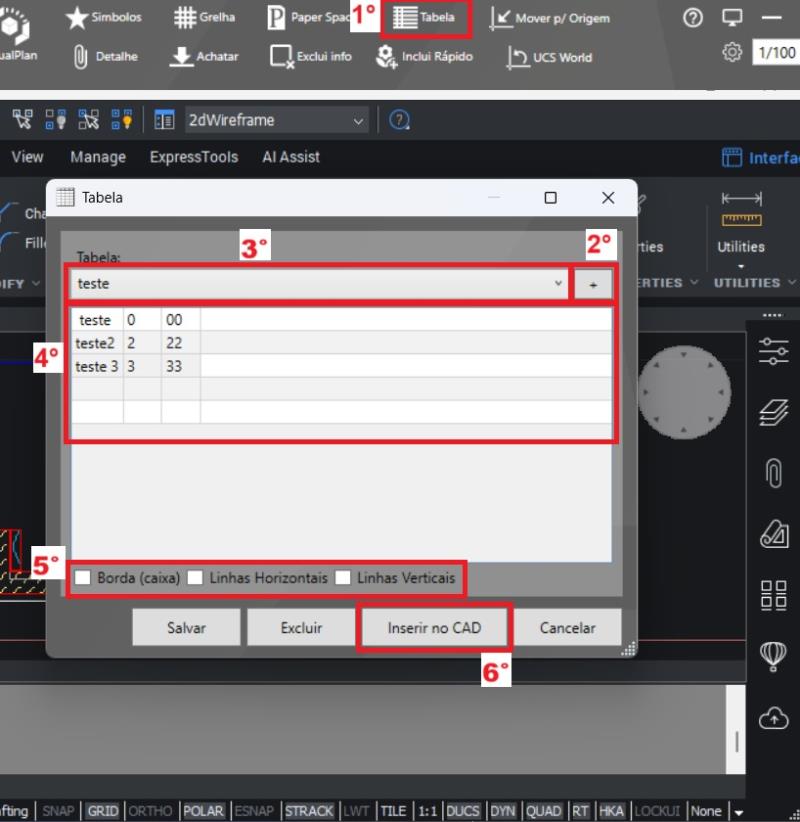

1°) Clique no botão Tabela na barra de comandos do AutoLANDSCAPE.

2°) Uma nova janela será aberta. Nela, clique no símbolo de "+". Em seguida, outra janela será exibida, onde você poderá adicionar um novo título e definir a quantidade de colunas e linhas que deseja utilizar..

3°) Clique na seta para selecionar o título da tabela criada.

4°) Insira as informações que considerar necessárias na tabela e clique em Salvar.

5°) Para incluir a tabela selecione a borda(caixa), Linhas horizontais e Linhas verticais.

6°) Por último, clique em Inserir no CAD e posicione a tabela no seu projeto.

Inclusão Rápida

O botão Incluir Rápido permite adicionar um novo item ao banco de dados do AutoLANDSCAPE de forma prática e direta. Poderá inserir rapidamente os dados necessários e posteriormente completar as informações detalhadas do item utilizando o DataManager, que é a ferramenta de gerenciamento de dados do sistema. Essa função agiliza o fluxo de trabalho, especialmente quando é necessário cadastrar itens novos durante o desenvolvimento do projeto.

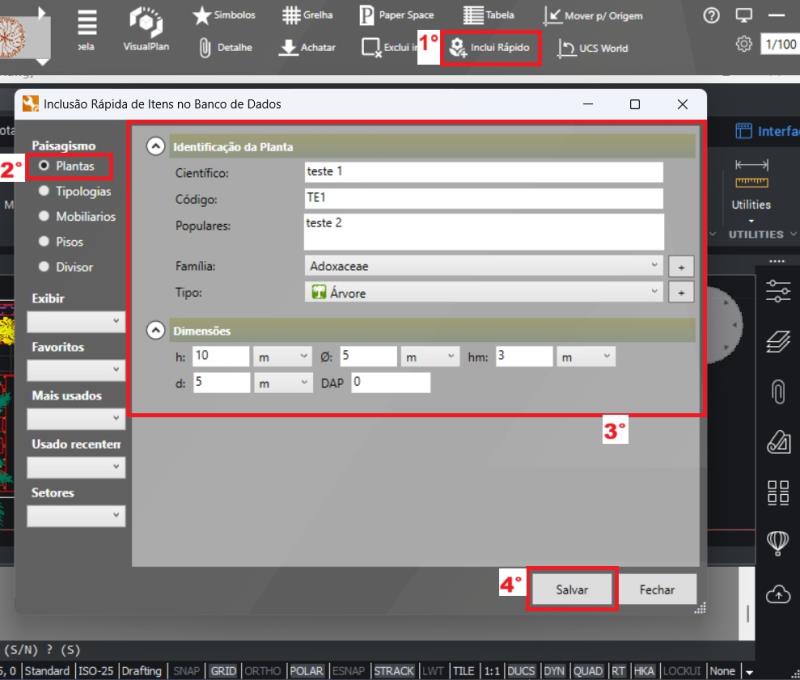

1°) Clique no botão Inclui rápido na barra de comandos do AutoLANDSCAPE.

2°) Clique no tema que deseja adicionar: Plantas, Tipologias, Mobiliário, Pisos ou Divisores, ou na opção Outros em detalhes gerais.

3°) Inclua as informações necessárias do item.

4°)Clique em Salvar e o novo item será exibida para inclusão no projeto. Será associada automaticamente a um desenho de planta baixa já existente, mas poderá fazer alterações posteriormente, além de incluir mais informações e imagens na ficha por meio do Datamanager, basta procurar pelo nome do item.

Assista ao vídeo tutorial para obter mais detalhes sobre cada etapa do processo. Nele, você encontrará instruções claras e visuais que vão facilitar a compreensão do passo a passo.
