AutoLANDSCAPE 2022 + DetMANAGER: Cadastrando Detalhes com Facilidade

Usando o AutoLANDSCAPE, é possível não apenas incluir as vegetações no projeto, mas também adicionar seus respectivos detalhamentos, o que contribui diretamente para a execução precisa e o plantio eficiente das espécies selecionadas para o ambiente.

Na edição deste mês da Revista AuE Paisagismo Digital, vamos explorar como realizar o cadastro de detalhamentos utilizando o DetMANAGER.

Com a tela do LandOFFICE aberta, na seção de banco de dados, abra a ferramenta DetMANAGER.

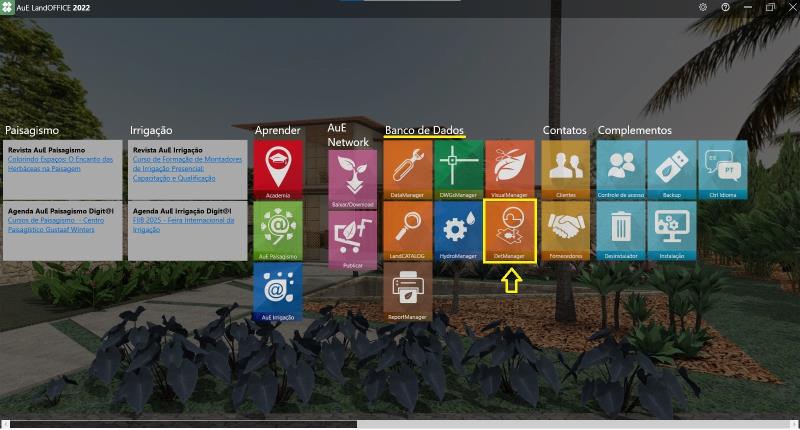

Abrindo o DetMANAGER.

Com a tela do DetMANAGER aberta, vamos clicar em Incluir.

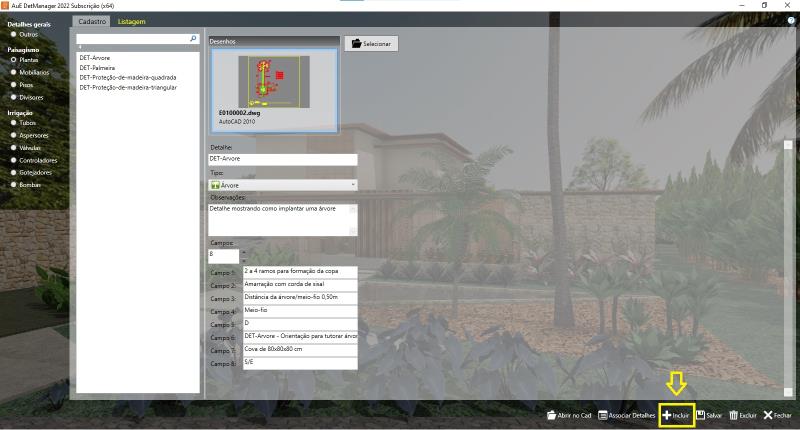

Incluindo um novo detalhe no DetMANAGER.

Desenhe o detalhamento diretamente em um software de desenho técnico, como por exemplo, o AutoCAD ou BricsCAD, certificando-se de seguir boas práticas para garantir a compatibilidade com o DetMANAGER. Para isso, é importante observar alguns pontos essenciais durante o processo de desenho:

A origem deve está localizada no meio do desenho;

Insira as coordenadas 0,0,0 através do comando base;

Limpe o desenho com a ferramenta Purge;

Salve o desenho com uma versão inferior a 2010.

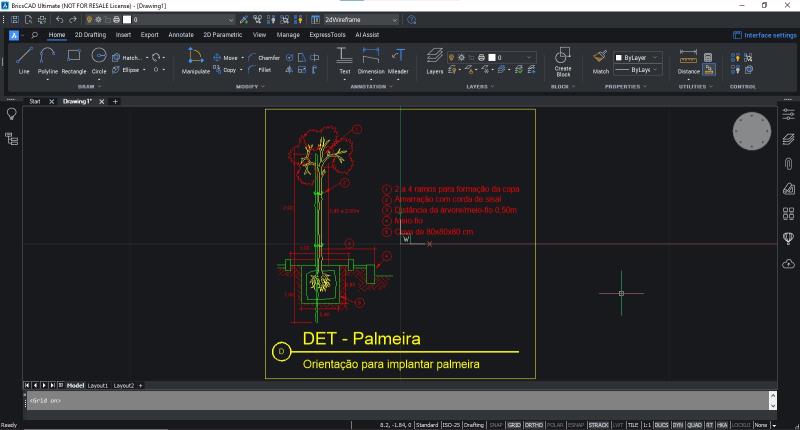

Desenhando o detalhamento de plantio no BricsCAD.

Retornando ao DetMANAGER, vamos clicar em Selecionar e localizar o desenho feito anteriormente. Após localizá-lo, clique em abrir e observe que o mesmo já aparecerá na tela de cadastro.

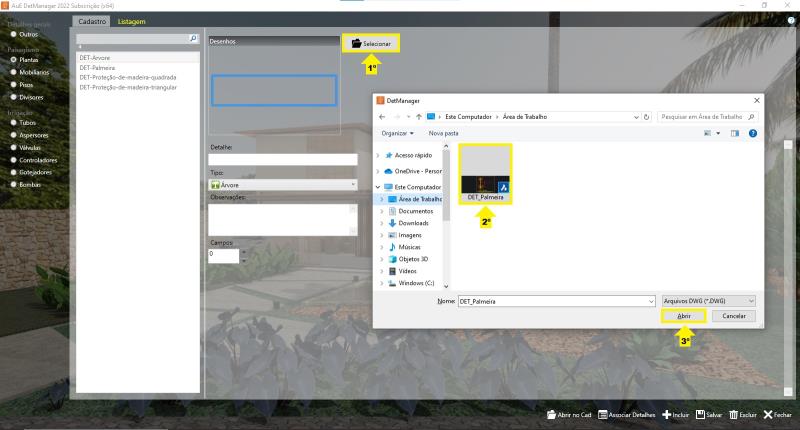

Selecionando o desenho feito anteriormente.

Insira as informações do detalhamento, como detalhe, tipo, observação e os campos, que são as informações enumeradas no desenho. Neste caso:

Detalhe: Condições de plantio;

Tipo: Árvore;

Observações: Condições para plantar uma árvore;

Campos 1: Volume do solo suficiente

Campos 2: Espaço adequado para o solo

Campos 3: Água no solo

Campos 4: Boa drenagem para o solo

Campos 5: Espaço para a copa

Feito isso, clique em salvar.

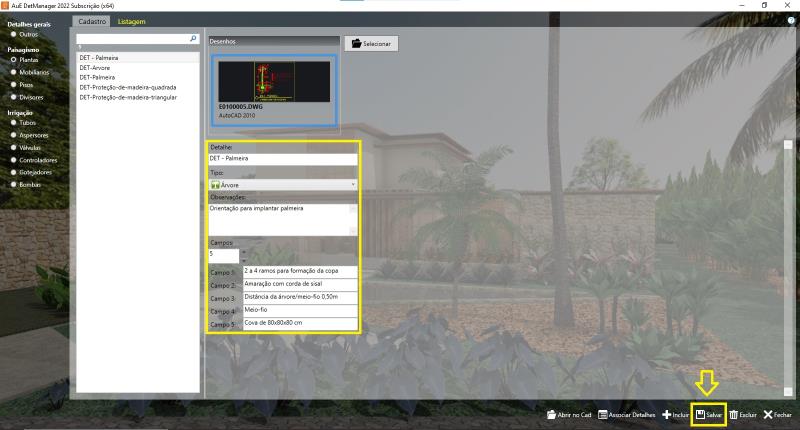

Insira as informações do detalhamento.

Agora, vamos associar este detalhe às árvores. Para isso, vamos selecioná-lo e, em seguida, clicar em associar detalhes.

Uma nova janela irá abrir, selecione a árvore que se enquadra a esse tipo de condição e, do lado direito, clique na caixa de seleção do item cadastrado.

Depois, clique em salvar e posteriormente faça a seleção para todas as plantas que irá associar ao detalhe que desenvolveu.

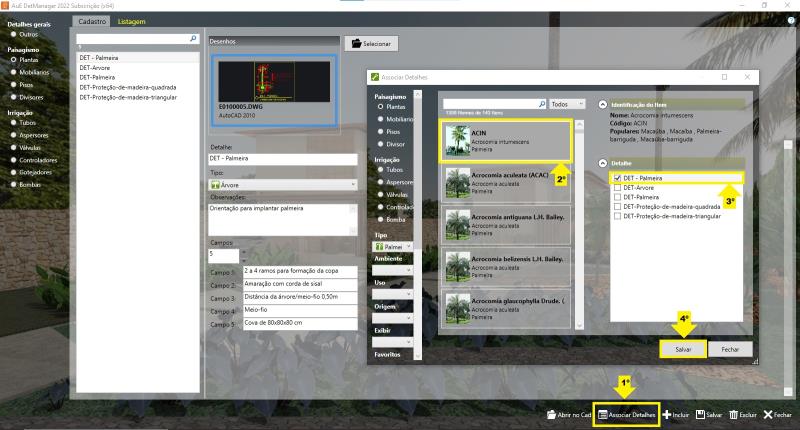

Associe esse detalhe às plantas que se enquadram a ele.

Agora o detalhamento já pode ser inserido em seu projeto através do AutoLANDSCAPE, basta clicar em detalhe.

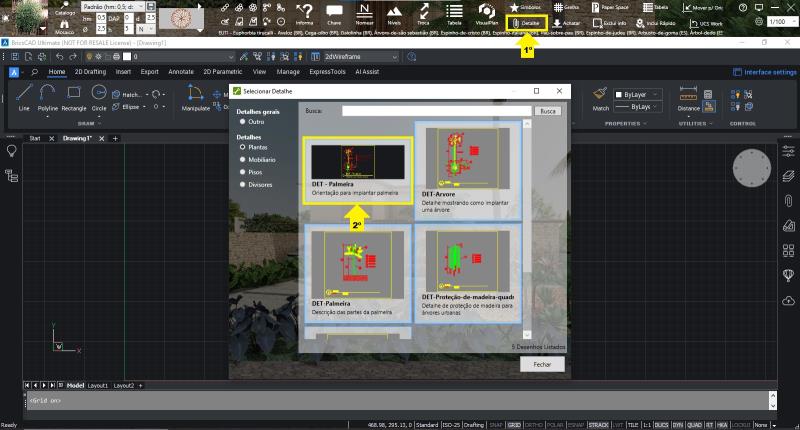

Selecione o detalhe que irá usar em seu projeto.
