CAD: Como Gerar PDF da prancha de apresentação do projeto

Após concluir a elaboração de um projeto, é necessário preparar a prancha para apresentação ou entrega. Uma configuração correta garante que todas as informações sejam exibidas com boa qualidade, preservando escalas, espessuras de linha e demais elementos gráficos que facilitam a interpretação do desenho.

Nos programas de CAD, como AutoCAD e BricsCAD, a exportação para PDF pode ser feita diretamente a partir do Layout. Dessa forma, o arquivo gerado mantém a configuração da prancha e pode ser compartilhado com clientes, parceiros ou executores sem que eles precisem possuir um software de CAD instalado.

Nesta dica técnica, você aprenderá como gerar o PDF da prancha diretamente no CAD, conhecendo as principais configurações de plotagem para obter um arquivo com qualidade para impressão ou distribuição digital.

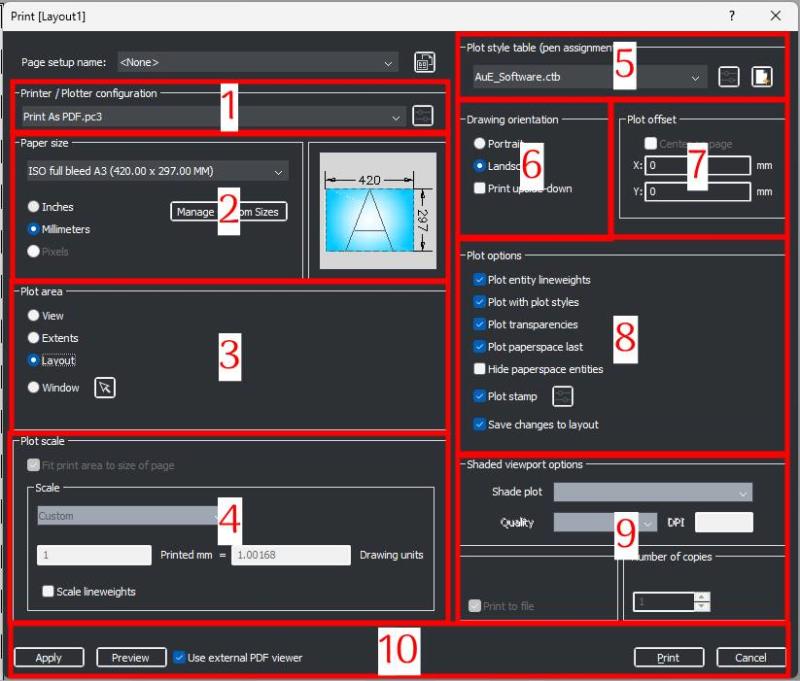

Com o Layout aberto, pressione Ctrl + P, digite o comando Print na linha de comando ou acesse o primeiro botão da guia Output. Em seguida, será aberta a janela de plotagem, onde estão reunidas as principais configurações para gerar o PDF.

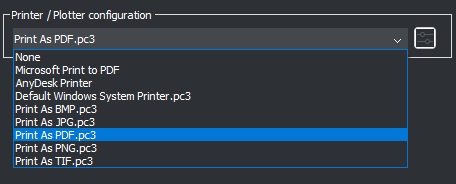

1. Printer / Plotter configuration: nesta seção é definido o dispositivo responsável pela saída do desenho. Ao selecionar Print As PDF.pc3, o CAD gera um arquivo PDF em vez de enviar a prancha para uma impressora física. Também é possível escolher outros formatos de saída, como arquivos de imagem (.JPEG e .PNG).

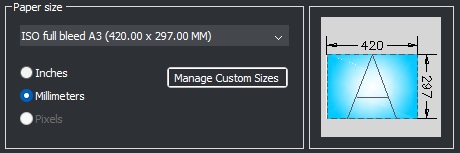

2. Paper size: aqui é configurado o formato da folha que será utilizado na exportação. É possível selecionar tamanhos padronizados, como A3, além de definir a unidade de medida do documento, como milímetros, polegadas ou pixels (quando a saída for uma imagem). Para evitar problemas de escala, o tamanho escolhido deve ser compatível com a prancha criada no Layout.

3. Plot area: esta configuração determina qual região do desenho será exportada.

View: gera o PDF utilizando uma vista previamente salva no arquivo, mantendo exatamente o enquadramento configurado.

Extents: considera toda a área ocupada pelos objetos existentes no desenho.

Layout: exporta a prancha exatamente como ela está organizada no Layout, incluindo carimbo, margens, viewports e demais elementos. É a opção mais utilizada para pranchas técnicas.

Window: permite selecionar manualmente uma área específica do desenho para definir o conteúdo que será incluído no PDF.

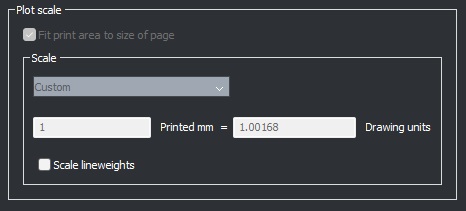

4. Plot scale: nesta área é configurada a relação entre as dimensões do desenho e o tamanho em que ele será impresso ou exportado.

Quando a prancha é preparada no Layout, normalmente utiliza-se a escala de plotagem em 1:1, já que o controle da escala ocorre dentro das viewports. Assim, o PDF será gerado exatamente no tamanho definido para o papel.

As demais escalas são mais utilizadas quando a impressão é realizada diretamente no Model, permitindo trabalhar com relações como 1:50, 1:100 ou 1:200.

5. Plot style table: essa configuração define o arquivo de estilo de plotagem responsável por controlar características como cores e espessuras das linhas durante a impressão ou exportação.

Ao utilizar o estilo monochrome.ctb, por exemplo, todas as cores do desenho passam a ser impressas em preto, preservando apenas as diferenças de espessura configuradas no arquivo CTB. Esse padrão é bastante utilizado em pranchas técnicas.

No padrão adotado pela AuE Software, o arquivo CTB utiliza as cores dos layers para definir automaticamente a espessura das linhas. Essa organização cria uma hierarquia gráfica que facilita a leitura do projeto e contribui para uma apresentação mais clara e padronizada.

6. Drawing orientation: nesta seção é escolhida a orientação da folha durante a geração do PDF.

A opção Portrait posiciona a prancha na vertical, enquanto Landscape utiliza a orientação horizontal. A escolha deve acompanhar a forma como o Layout foi montado.

Já a opção Print upside-down gera a impressão com rotação de 180°, deixando a prancha invertida. Na maioria das situações, essa configuração permanece desativada.

7. Plot offset: permite controlar o posicionamento do desenho na folha durante a plotagem.

Os valores de X e Y definem o deslocamento horizontal e vertical do conteúdo. Quando a opção Center the plot está habilitada, o CAD centraliza automaticamente a prancha. Caso seja necessário um ajuste fino, basta desativar essa opção e informar manualmente os valores desejados.

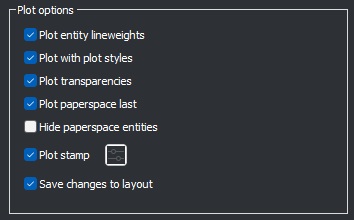

8. Plot options: reúne configurações complementares que influenciam o resultado final da impressão ou do PDF.

A opção Plot entity lineweights utiliza as espessuras de linha definidas no desenho.

Plot with plot styles aplica o arquivo CTB selecionado.

Plot transparencies mantém os objetos configurados com transparência.

Plot paperspace entities inclui elementos inseridos diretamente no Layout, como carimbos, textos e legendas.

Plot stamp adiciona automaticamente informações como nome do arquivo e data de impressão.

Por fim, Save changes to layout grava essas configurações no próprio Layout para reutilização em futuras plotagens.

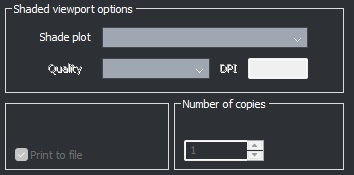

9. Shaded viewport options: essa área controla a forma como viewports contendo visualizações sombreadas, renderizadas ou em estilos visuais são exportadas para o PDF.

Essas opções são especialmente úteis em pranchas que apresentam perspectivas, vistas tridimensionais ou outros elementos gráficos que utilizam sombreamento.

Na parte inferior da janela estão os comandos responsáveis pela finalização da plotagem.

A opção Apply salva as configurações realizadas sem fechar a janela.

Preview exibe uma prévia da prancha para verificar escala, posicionamento e aparência antes da geração do arquivo.

Use external PDF viewer abre o PDF em um visualizador externo após sua criação.

O botão Print gera o arquivo PDF (ou envia o desenho para impressão, conforme o dispositivo selecionado).

Já Cancel encerra o processo sem aplicar as alterações realizadas.
