CAD: Convertendo linhas em polilinhas no CAD usando o PEDIT

Autor: Fernando Alves - Data: 23/07/2026

Muitos comandos do AutoLANDSCAPE e do HydroLANDSCAPE utilizam polilinhas como base para identificar contornos e áreas de trabalho. Quando o desenho é feito apenas com linhas comuns (LINE), algumas ferramentas podem não reconhecer corretamente a geometria, impedindo a criação de canteiros, hachuras, curvas de nível e outros elementos do projeto.

Felizmente, resolver esse problema é bastante simples. Com o comando PEDIT, disponível nos programas CAD, é possível transformar uma linha em polilinha em poucos segundos.

Por que converter linhas em polilinhas?

Embora linhas e polilinhas possam parecer iguais visualmente, elas são objetos diferentes dentro do CAD. Os programas da AuE Software trabalham com polilinhas para interpretar contornos e executar diversas funções automaticamente.

Sempre que uma ferramenta não reconhecer uma área desenhada, vale a pena verificar se o objeto utilizado é realmente uma polilinha.

Convertendo uma linha utilizando o PEDIT

1. Execute o comando PEDIT

Na linha de comando do AutoCAD, digite PEDIT e pressione Enter.

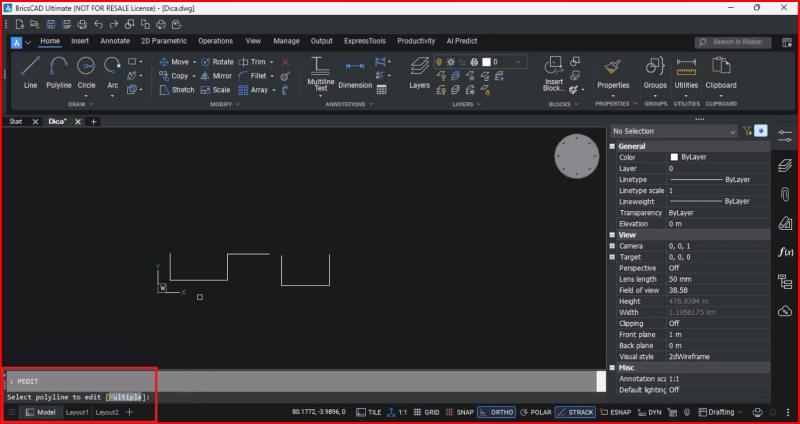

Digite o comando PEDIT para iniciar a conversão.

2. Escolha a linha desejada

Selecione a linha que será convertida. Como o objeto ainda não é uma polilinha, o CAD solicitará uma confirmação para realizar a conversão.

Quando a mensagem aparecer, confirme digitando S (ou Y, conforme o idioma do CAD) e pressione Enter.

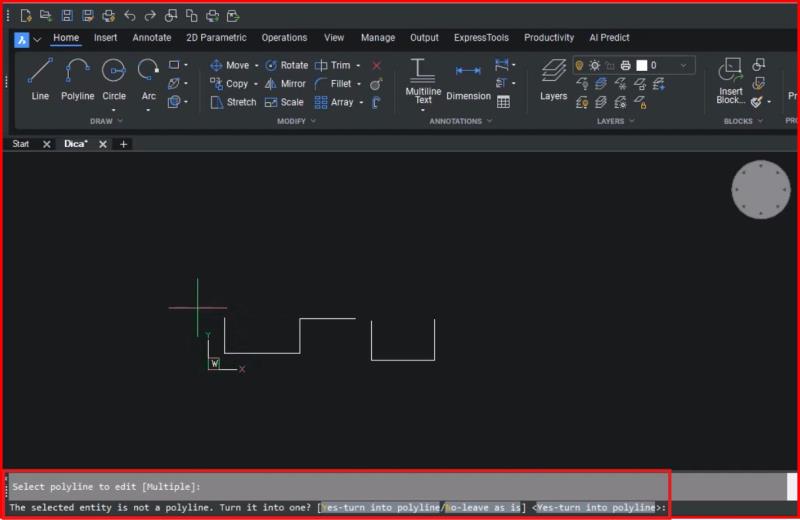

Confirme a conversão da linha para polilinha.

3. Utilize normalmente nos programas da AuE

Após a conversão, o objeto já poderá ser reconhecido pelas ferramentas do AutoLANDSCAPE e do HydroLANDSCAPE.

Se o contorno possuir vários segmentos independentes, utilize a opção Join (J) dentro do PEDIT para unir todos eles em uma única polilinha.

Boas práticas

Antes de utilizar ferramentas que dependem de contornos, como:

• Canteiros;

• Hachuras;

• Curvas de nível;

• Áreas de irrigação;

• Outros elementos que utilizam limites fechados;

confirme se o desenho foi criado em polilinha. Essa verificação simples evita erros de reconhecimento e reduz a necessidade de retrabalho durante o desenvolvimento do projeto.

Conclusão

Converter linhas em polilinhas é um procedimento rápido, mas faz toda a diferença na compatibilidade entre o AutoCAD e os programas da AuE Software. Sempre que houver dificuldade no reconhecimento de um contorno, verifique primeiro o tipo de objeto utilizado. Em muitos casos, uma simples conversão com o comando PEDIT resolve o problema imediatamente.
