HydroLANDSCAPE: Configuração de tubos parte 2 - Configuração de Layer e Linha

Autor: Inácio Arantes M. P. Júnior - Data: 17/04/2014

Na edição passada conhecemos as diferenças entre tubos coloridos e monocromáticos, e o porque de usar cada uma das opções. Vimos também como fazer a configuração dos tubos no HydroLANDSCAPE e como fazer a Cota Automática dos Tubos.

HydroLANDSCAPE: Configuração de tubos parte 1 - Tubos coloridos x monocromáticos

Desta vez iremos aprender como configurar os layers e os linetypes para os tubos dos ramais principal e secundário. A utilização dos layers no AutoCAD facilita o nosso trabalho quando estamos desenvolvendo um projeto que possui muitas linhas sobrepostas, o uso correto dos layers ajuda na visualização do desenho tanto no ambiente do AutoCAD como no desenho depois de impresso.

Para fazer a configuração dos layers e linhas no HydroLANDSCAPE clique no botão de Configuração no canto direito da barra do programa. A tela de configuração do Sistema será aberta. Na tela de configuração clique na opção: Opções de Desenho e selecione a aba Tubos.

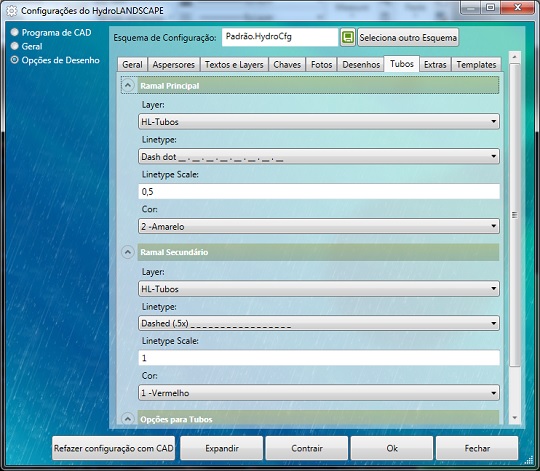

Tela de configuração do HydroLANDSCAPE - Aba Tubos.


Na configuração de tubos temos as opções de configuração da linha principal, secundária e a opção de configuração de pulo. Podemos definir configurações diferentes para cada ramal.

As opções:

Layer: São utilizados para agrupar informações em um desenho por função, e para reforçar o tipo de linha, cor e outros padrões.

Linetype: Define o tipo de linha que será desenhada. Aqui é listada a lista de linetypes da pasta do CAD instalado.

Linetype Scale: É a escala em milímetros da linha.

Cor: É a cor da linha no CAD e se sobrepõe a cor do layer, caso seja configurado como ByLayer a cor da linha será a cor definida no layer escolhido para o ramal.

Tamanho do Pulo: É o tamanho da representação do "pulo" (tubos que se cruzam) no CAD, quanto maior o valor, maior o tamanho da representação no CAD.


Exemplo de projeto


Criando um Layer no HydroLANDSCAPE

O HydroLANDSCAPE permite que o usuário crie seus próprios layers. Para criar um layer basta clicar na aba Templates da tela de configuração, clicar no botão Incluir e digitar um nome e selecionar uma cor para o layer, depois basta clicar no botão Salvar.


Tela de Configuração - Aba Templates


O layer criado será exibido nas caixas de opções de layers da tela de configuração do HydroLANDSCAPE. Caso deseje uma cor diferente das listadas, basta digitar o número da cor. As cores no CAD variam de 0 (bylayer) a 255 (branca).
