HydroLANDSCAPE: Dicas sobre a tela de dimensionamento hidráulico

Autor: Guilherme Motta - Data: 04/05/2012

Em um artigo anterior, descrevi o funcionamento do dimensionamento hidráulico do HydroLANDSCAPE, Neste, pretendo aprofundar a memória de cálculo do dimensionamento hidráulico com o HydroLANDSCAPE.

Neste artigo vou partir de um projeto desenhado com o HydroLANDSCAPE e já dimensionado como na imagem abaixo:

Projeto de irrigação na tela de dimensionamento do HydroLANDSCAPE



Primeiramente vamos entender a tela de Memória de Cálculo, clicando em Analise > Memória de Cálculo teremos um relatório com o cálculo de cada setor do projeto.

Memória de Cálculo



Destaquei o setor A1 deste exemplo para analisar:

Memória de Cálculo setor A1



O HydroLANDSCAPE calcula a perda de carga de todos os tubos do projeto e determina o "pior caso" de cada setor para, posteriormente, calcular a pressão/vazão necessários na origem (bomba ou hidrômetro).

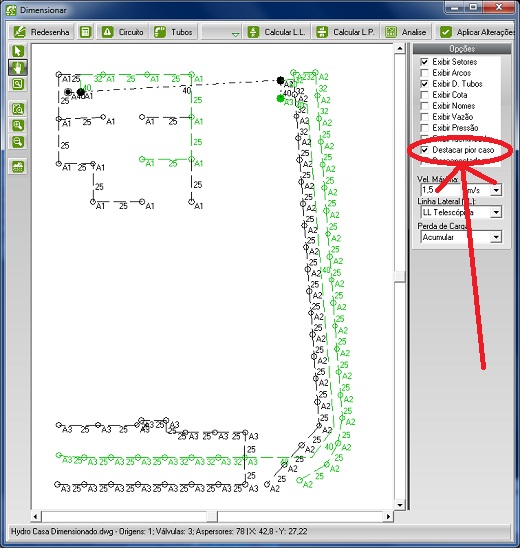

Na tela de dimensionar, na caixa "Opções", podemos marcar a opção "Destacar pior caso" para ver, em verde, o pior caso de cada setor. A válvula pintada de verde indica que esta será utilizada no dimensionamento da origem, ou seja, o setor que tem a válvula pintada de verde tem a maior demanda de pressão do sistema.

Assim, no relatório de cálculo temos o pior caso de cada setor e na tela de dimensionamento podemos ver destacado a seqüência de tubos e aspersores que foi apresentada neste relatório.

Destacando o pior caso



No caso do projetista buscar conferir ou entender melhor o relatório de cálculo, ainda há a opção de marcar "Exibir identificador" para poder localizar na tela de dimensionamento cada tubo, ou aspersor calculado na planilha.

Na imagem abaixo marquei "Exibir identificador" e fiz um zoom no "pior caso" do setor A1. Agora fica fácil localizar na memória de cálculo cada tubo dimensionado, bem como a vazão acumulada em cada aspersor.

Identificadores para localizar graficamente os itens apresentados da planilha



Para ilustar, procure na planilha apresentada no início deste artigo, Análise nos Tubos (LL), o tubo T-5 que destaquei na imagem acima.

Uma boa dica pode ser exibir lado a lado a tela de dimensionamento e a tela de memória de cálculo, como na imagem abaixo:

Memória de cálculo e Dimensionamento hidráulico



Até a próima !
