Incluindo novo mobiliário: DataManager

Autor: Brenda Melo - Data: 19/05/2022

A nossa série de dicas técnicas deste mês, será especial banco de dados, onde vamos te ensinar a inserir um novo mobiliário do zero na nossa nova base de dados!

Nesta primeira etapa, falaremos sobre o nosso programa DataManager. Isso porque ele é o nosso ponto de partida, visto que é usado para cadastrar os nossos produtos (que devem ser primeiro cadastrados, e depois tratados com os arquivos que auxiliarão a representação do item).

1 A primeira coisa a se fazer, é identificar o ícone do DataManager no nosso painel inicial e clicar em cima dele. Irá abrir a tela inicial no tipo "Plantas" e iremos alterar para "Mobiliários", que é o nosso tema desta dica técnica.

Abrindo o DataManager

Tela inicial do DataManager subdividido por seções

Essa tela inicial é subdividida em cinco espaços, sendo:

Verde: Espaço usado para filtrar os itens. Nele, pode ser alterado o tipo de item que você deseja ver (se são plantas, tipologias, pisos e etc.), e outros tópicos como itens com um determinado tipo de material ou de uma determinada marca, e por aí vai.

Vermelho: Este espaço é basicamente a barra de tarefas, onde nele, existem botões que te auxiliarão na adição e edição das fichas dos itens.

Já os subsetores das cores laranja, amarelo e azul, são derivadas da aba cadastro, assinalada na imagem acima com uma seta vermelha.

Laranja: Espaço para você ver as fotos adicionadas na ficha.

Azul: Espaço destinado a seleção e procura de fichas já criadas.

Amarelo: Este é o corpo da ficha. Basicamente onde fica todas as informações técnicas agregadas ao item, e que por consequência, te auxilia nos filtros do sistema (e quanto mais informações você inserir na identificação do item, melhor será o seu uso).

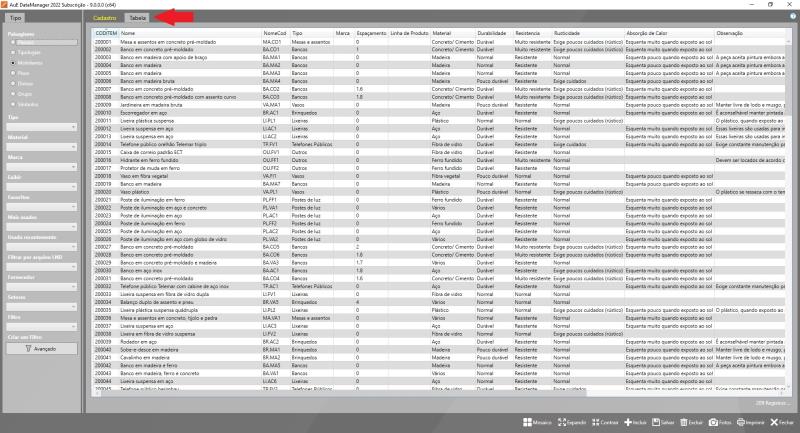

Já na aba tabela, é possível observar todos os itens incluídos no banco de dados até o momento.

Aba "Tabela"

2 O segundo passo, vai ser inserir a ficha. Para isso, iremos clicar no botão "Incluir" localizado na nossa barra de tarefas e logo em seguida iremos clicar em "Inclui um novo desenho com a FICHA EM BRANCO".
É possível também que você insira uma ficha parecida com uma já existente para aproveitar algumas exemplificações, clicando no botão "Inclui COPIANDO A FICHA DO DESENHO ATUAL".

Incluindo ficha

3 O terceiro passo é realizar o preenchimento da ficha, como o nome do item e as especificações técnicas que você deseja inserir.
É necessário preencher todas as lacunas obrigatórias (com o símbolo "*") para que você consiga salvar a ficha. Também é necessário compreender que você jamais deve inserir um código, pois o próprio DataManager cria um de acordo com as especificações pré-definidas pelo sistema.

Preenchendo e salvando nova ficha

4 A próxima etapa é colocar as imagens dentro da ficha do item. Para isso, você deve clicar no botão "Fotos" e seguir o caminho: Assistente de Inclusão -> Avançar -> inclui a partir de uma foto digitalizada existente em seu computador e selecionar a foto.
Na janela que abrirá a seguinte, você deverá associar a imagem a um autor (que pode ser incluído clicando no ícone "+", ao lado do campo), e salvar. Logo após, você pode escolher se a determinada foto será utilizada como mapa (imagem tratada usada no PhotoLANDSCAPE, e que pode ser utilizada representando um 3D no VisualPLAN), selecionando a única opção presente na janela e associando o responsável pelo tratamento da foto.
Irão ser geradas duas imagens, uma grande (640x480pixels) e uma pequena (166x206pixels).
