Incluindo novo mobiliário: DWGsManager

Autor: Brenda Melo - Data: 20/05/2022

A nossa série de dicas técnicas deste mês, será especial banco de dados, onde vamos te ensinar a inserir um novo mobiliário do zero na nossa nova base de dados!

Nesta segunda etapa, vamos aprender um pouco sobre o nosso programa DWGsManager. Essa é a parte que criamos as vistas técnicas para representação no AutoLANDSCAPE.

1 A primeira etapa é realizada somente com o uso do AutoCAD. Por padrão, são criadas as vistas superiores, frontais e laterais da peça, além do 3D no CAD que é importado do programa de criação 3D (veremos na dica técnica seguinte Incluindo novo mobiliário: VisualManager - 3D Edit).

É preciso entender que os desenhos do mobiliário precisam estar conversando entre si, ou seja, que todos estejam com as medidas da peça de maneira correta para que a sua representação seja realista, e para que troca no AutoLANDSCAPE seja limpa e fluida.

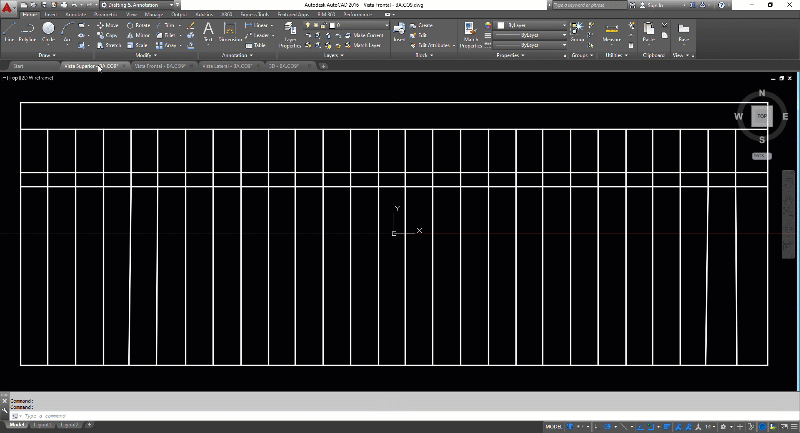

Vistas com linha de correlação de tamanho.

Para o bom funcionamento desses desenhos dentro do nosso software, a AuE adotou algumas regras de formatação para esses arquivos.

1- Os desenhos precisam estar com todas as linhas em "ByBlock" (exceto o desenho "colorido", que as cores das linhas são fixas com as cores originais do mobiliário).

2- Todos os desenhos precisam ser finalizados com o "Purge", para limpar qualquer tipo de sujeira que esteja alocada no arquivo.

3- Todas as vistas deverão estar viradas para o mesmo lado, ou seja, a vista superior precisa acompanhar a direção da sua vista frontal.

4- Todos os itens deverão ser centralizados no ponto 0,0,0 do AutoCAD, visto que ele será usado como insert point da peça, e consequentemente, para rotação de desenho no AutoLANDSCAPE.

4.1- A vista superior deverá ser alocada com o ponto 0,0,0 no centro de TODO o desenho.
4.2- As vistas frontais e laterais deverão ter o ponto 0,0,0 no meio da linha de base do retângulo que contém o desenho.
4.3- O 3D, fica no meio do pé e no centro do desenho.

5- Todos os itens deverão ser salvos na versão 2010 do AutoCAD. Isso porque nossos blocos servem para todas as versões posteriores ao AutoCAD 2010. Por isso, o software não processa por completo o arquivo, e não gera os thumbnails.

Vistas com insert point correto.

2 Cadastrar os desenhos no DWGsManager.
Com os desenhos prontos e formatados, já podemos abrir o nosso software clicando no seu ícone no nosso painel inicial e localizar o nosso item.
Na aba "cadastrar", é necessário que seja selecionado o filtro de mobiliário. E então na aba "Associar", vá em "Mobiliários" e encontre a sua ficha com a ajuda do campo de busca.

Encontrando nosso item.

Feito isso, Já podemos clicar em incluir -> Inclui novo desenho com a FICHA EM BRANCO -> clicar no ícone de pasta e encontrar o seu desenho. Depois é só preencher os campos do cadastro de desenhos e salvar.

Incluindo desenhos.

Esse mesmo processo deverá ser feito para todas as vistas preto e branco e para o 3D, sempre alterando o campo "Categorias" para cada uma ir pro lugar certo.

Botão "Categoria" na aba de Cadastro de desenho.

3 Para associar o desenho ao seu item, você deve selecionar primeiro qual tipo de desenho você quer incluir, se é vista superior, frontal, etc. Depois clique no thumbnail da primeira imagem do mosaico e, na aba seguinte, procure procure o seu desenho pelo nome e o selecione.

Associando um desenho.

4 Agora você precisa criar as variações de desenho que serão utilizadas pelo AutoLANDSCAPE.
Por padrão da AuE, a tipologia de desenho é, para elevações e superior, preto e branco, colorido, preenchido e degradê. E para 3Ds apenas o preto e branco e colorido.

Para criar essas variações, vá até a aba "Cadastro", selecione o tipo de vista que você deseja alterar (no nosso caso, vamos clicar em "Planta baixa" na seção "Mobiliários". Para alterar outros tipos de vistas, basta alterar a visualização neste campo.).

Depois, vamos identificar e selecionar a ficha que estamos incluindo. Agora, podemos ver que só temos a variação preto e branco, então vamos incluir outra clicando em cima desse desenho com o botão esquerdo e selecionando "CRIA um novo BASEADO NO DESENHO ATUAL".

Incluindo nova variação de desenho.

É importante que você não deixe de alterar o tipo de acabamento do desenho que está cadastrando (se é preto e branco, colorido, preenchido ou degradê) pois pode acontecer de perder esse desenho dentro do seu banco de dados.

Variações de acabamentos presentes no "Cadastro de desenhos"

A caracterização de acabamentos funciona da seguinte maneira:

Preto e branco: Todas as linhas do desenho deverão estar em ByBlock.

Colorido: Todas as linhas do desenho deverão estar com as cores padrão do item.

Preenchido: Todas as linhas do desenho deverão estar em ByBlock, e o desenho deverá ter o preenchimento sólido com as cores presentes no item.

Degradê: Todas as linhas do desenho deverão estar em ByBlock, além de que o desenho deverá ter o preenchimento degradê com as cores presentes no item, criando a profundidade com luz e sombra.
