Jardins de Chuva: Técnica, Paisagismo e Sustentabilidade Integrados

Um jardim de chuva é uma solução paisagística projetada para captar, filtrar e infiltrar a água da chuva no próprio solo, em vez de deixá-la escoar rapidamente para ruas, bueiros e redes pluviais. Ele serve para reduzir alagamentos, diminuir a sobrecarga do sistema de drenagem urbana, melhorar a qualidade da água ao reter sedimentos e poluentes, e ainda recarregar o lençol freático. Pode receber água de telhados, calçadas, estacionamentos e vias pavimentadas, funcionando como ponto de retenção temporária e infiltração controlada. Além disso, pode alimentar áreas verdes próximas, contribuir para a irrigação natural do solo e integrar sistemas sustentáveis de drenagem. Extremamente versátil, o jardim de chuva se adapta a projetos residenciais, condomínios, parques, praças, escolas, empresas e espaços públicos, compondo soluções tanto paisagísticas quanto urbanísticas, aliando estética, funcionalidade e sustentabilidade.

Tipos de solo e capacidade de absorção de água

A capacidade de infiltração da água no solo está diretamente ligada a dois fatores principais: textura e estrutura. A textura corresponde à proporção entre areia, silte e argila. Já a estrutura envolve como essas partículas estão organizadas, o grau de compactação e a presença de matéria orgânica. Em um jardim de chuva (ou em qualquer solução de drenagem sustentável) compreender essa dinâmica é essencial, porque é o solo que vai determinar se a água será absorvida no tempo adequado ou se haverá escoamento superficial ou encharcamento prolongado.

O solo arenoso é composto por partículas maiores, com muitos espaços vazios entre elas. Isso favorece uma infiltração rápida, geralmente entre 20 e 30 mm por hora, podendo ser ainda maior dependendo da granulometria. A água atravessa o perfil com facilidade, o que reduz o risco de encharcamento, mas também diminui o tempo de retenção e a capacidade de filtração de poluentes. Em jardins de chuva, esse tipo de solo pode exigir a incorporação de matéria orgânica ou frações mais finas para aumentar a retenção hídrica e melhorar a eficiência do sistema como elemento filtrante.

Já o solo argiloso apresenta partículas muito pequenas e alta coesão. Ele retém bastante água, mas infiltra lentamente, em média, 1 a 5 mm por hora. A drenagem é lenta e há forte tendência à compactação, especialmente em áreas urbanas ou que sofreram movimentação de máquinas. Em projetos de jardins de chuva, esse tipo de solo demanda atenção especial, pois pode transformar a área em uma lâmina d’água permanente. Nesses casos, é comum realizar descompactação profunda, misturar areia média lavada ao perfil e estruturar o substrato com composto orgânico. Dependendo da situação, pode ser necessária também uma camada drenante inferior ou sistema de extravasão.

Entre esses dois extremos está o solo franco, considerado o mais equilibrado. Ele apresenta proporções adequadas de areia, silte e argila, permitindo infiltração moderada (normalmente entre 10 e 20 mm por hora) ao mesmo tempo em que mantém boa retenção de umidade e nutrientes. Para jardins de chuva, é o cenário ideal, pois geralmente exige pouca intervenção estrutural além de ajustes pontuais de matéria orgânica ou correção de compactação superficial.

Para saber como o solo se comporta na prática, é fundamental realizar um teste de infiltração com tubo (também chamado de ensaio com anel infiltrômetro). É um método simples de campo utilizado para medir a velocidade com que a água penetra no solo e, assim, avaliar sua capacidade de drenagem. O procedimento consiste em inserir parcialmente no solo um tubo ou anel metálico (geralmente de 10 a 30 cm de diâmetro), preenchê-lo com uma lâmina de água e medir o tempo que essa água leva para infiltrar completamente; antes da medição principal, recomenda-se realizar uma pré-saturação para reduzir a influência do solo seco na absorção inicial. A partir da altura da lâmina aplicada e do tempo registrado, calcula-se a taxa de infiltração em milímetros por hora (mm/h), permitindo identificar se o solo é altamente drenante, adequado, lento ou problemático para sistemas como jardins de chuva. Trata-se de uma adaptação simplificada do método normatizado pela ASTM International (ASTM D3385), sendo amplamente utilizada em avaliações preliminares de projetos paisagísticos e de drenagem urbana sustentável.

A interferência no substrato profundo (geralmente entre 40 e 60 cm) deve ocorrer quando há compactação significativa, infiltração inferior a 5 mm por hora ou presença de lençol freático muito superficial (menos de um metro da superfície). Compactações são comuns em áreas recém-urbanizadas, terrenos aterrados ou locais com tráfego constante. Nesses casos, técnicas como escarificação ou subsolagem ajudam a restabelecer a porosidade. Quando a infiltração é muito baixa, pode-se estruturar uma mistura composta por aproximadamente 50 a 60% de areia média lavada, 20 a 30% de solo local e cerca de 20% de composto orgânico, além de prever uma camada drenante inferior com brita, se necessário. Já em situações de lençol freático raso, recomenda-se reduzir a profundidade do jardim de chuva e prever sistema de extravasão para evitar saturação constante.

A decisão de intervir deve considerar não apenas a taxa de infiltração, mas também o volume de água que o sistema irá receber, o uso da área (residencial, institucional ou espaço público) e o grau de impermeabilização do entorno. Em projetos urbanos de maior porte, essa análise costuma envolver modelagem hidrológica, cálculo de coeficiente de escoamento superficial e avaliação do tempo de retorno das chuvas.

Em síntese, não é necessário intervir profundamente quando o solo apresenta textura equilibrada, infiltração adequada e ausência de compactação. Por outro lado, se a água permanece acumulada por mais de um dia, se o solo está densamente compactado ou se o projeto recebe grande volume de escoamento superficial, a adequação do substrato torna-se indispensável para garantir o funcionamento eficiente e duradouro do sistema.

Como funciona um jardim de chuva

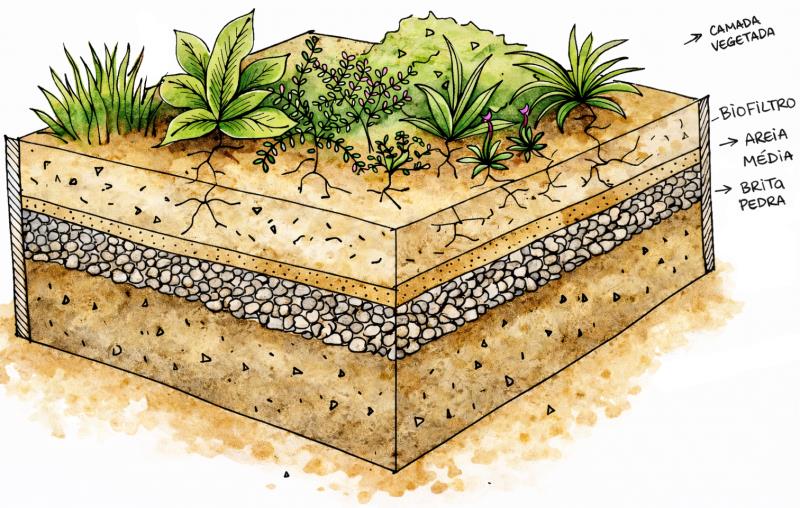

Um jardim de chuva é estruturado em camadas que trabalham de forma integrada para captar, desacelerar, filtrar e infiltrar a água pluvial. Diferente de um canteiro comum, ele é projetado para suportar períodos curtos de acúmulo de água sem comprometer a saúde das plantas ou a estabilidade do solo. Cada camada exerce uma função específica dentro do sistema hidráulico-natural: a vegetação absorve e estabiliza, a cobertura protege, o solo filtrante trata e infiltra, e a base drenante armazena e distribui o excedente antes da infiltração definitiva no solo natural.

1. Camada vegetal (superfície funcional)

A camada mais visível do jardim de chuva é composta por plantas adaptadas a variações hídricas, capazes de suportar tanto encharcamentos temporários quanto períodos secos. Sua função vai muito além do aspecto paisagístico. As folhas reduzem a velocidade da água ao atingir o solo, diminuindo erosão; as raízes criam canais naturais que aumentam a porosidade e facilitam a infiltração; e a absorção pelas plantas contribui para a evapotranspiração, reduzindo o volume acumulado. Além disso, o sistema radicular ajuda na estabilização do solo e na absorção de nutrientes e parte dos poluentes dissolvidos na água.

2. Camada de cobertura morta e solo filtrante (zona de tratamento)

Logo abaixo da vegetação encontra-se a cobertura morta, geralmente composta por casca de pinus, cavacos de madeira ou material orgânico semelhante. Essa camada protege o solo contra impacto direto da chuva, reduz compactação superficial, retém sedimentos e contribui para a manutenção da umidade equilibrada.

Abaixo dessa cobertura está a camada de solo filtrante, considerada o núcleo técnico do jardim de chuva. Trata-se de uma mistura estruturada (frequentemente composta por areia média, solo local e composto orgânico) que permite infiltração controlada e retenção temporária da água. É nessa zona que ocorre a maior parte do processo de filtragem: partículas sólidas ficam retidas, microrganismos degradam matéria orgânica e há adsorção de parte dos contaminantes. O equilíbrio granulométrico é essencial para evitar tanto infiltração excessivamente rápida quanto encharcamento prolongado.

3. Camada drenante e sistema de extravasão (base estrutural)

Na porção mais profunda pode existir uma camada de brita ou material granular que atua como reservatório temporário. Ela cria vazios estruturais onde a água pode se acumular momentaneamente antes de infiltrar no solo natural. Essa camada ajuda a distribuir a água de forma mais uniforme e evita pressão localizada no fundo da escavação.

Quando o solo natural possui baixa capacidade de infiltração ou quando o volume de água captado é elevado, pode ser instalado um tubo de drenagem ou sistema de extravasão. Esse dispositivo entra em ação apenas quando a capacidade do sistema é ultrapassada, conduzindo o excesso para a rede pluvial e garantindo que o jardim não permaneça saturado por longos períodos.

Assim, o jardim de chuva funciona como um sistema em camadas interdependentes: a superfície desacelera, o meio filtra e a base armazena e infiltra, garantindo eficiência hidráulica, qualidade da água e estabilidade paisagística.

Tubo de Transbordo: Segurança Hidráulica e Controle do Excedente no Jardim de Chuva

O tubo de transbordo é indispensável porque funciona como o dispositivo de segurança hidráulica do jardim de chuva. Embora o sistema seja projetado para infiltrar e armazenar temporariamente a água pluvial, existem situações (como chuvas intensas ou eventos com maior tempo de retorno) em que o volume captado supera sua capacidade de absorção. Nesses momentos, o transbordo impede que a água ultrapasse os limites do jardim, evitando erosão, saturação prolongada do solo e possíveis danos à vegetação ou às áreas vizinhas. Ele não substitui o processo de infiltração natural; atua apenas como mecanismo de contingência para controlar o excedente de forma previsível e segura.

Na prática, o tubo é instalado lateralmente, em uma cota definida em projeto, geralmente alguns centímetros abaixo da borda superior do jardim. Isso permite que a água se acumule até atingir uma lâmina máxima admissível. Ao alcançar esse nível, o excedente entra automaticamente no tubo por gravidade, sendo conduzido para outro ponto de drenagem. O jardim, portanto, funciona como uma pequena bacia de retenção temporária, enquanto o extravasor evita que ele se transforme em ponto de extravasamento descontrolado.

O destino da água excedente depende da estratégia adotada no projeto. Ela pode ser direcionada para a rede pública de drenagem pluvial, para caixas de passagem ou tubulações subterrâneas existentes, mas também pode integrar soluções mais sustentáveis, como valas de infiltração secundárias, canais vegetados (swales), reservatórios de retenção, cisternas para reaproveitamento ou outras áreas verdes rebaixadas. Em projetos de drenagem urbana sustentável, é comum trabalhar com sistemas em múltiplas etapas, nos quais a água excedente não é simplesmente descartada, mas conduzida para novos dispositivos de infiltração ou armazenamento.

O dimensionamento do tubo de transbordo de um jardim de chuva tem como objetivo garantir que, durante eventos de chuva mais intensos do que a capacidade de infiltração do sistema, o excesso de água seja conduzido de forma segura, evitando alagamentos, erosões ou danos estruturais. Para isso, é necessário comparar o volume de água que chega ao jardim com a quantidade que ele consegue infiltrar ao longo do tempo. Primeiro, calcula-se o volume gerado pela área impermeável contribuinte por meio da fórmula V = A × C × P, em que A é a área (m²), C é o coeficiente de escoamento (adimensional) e P é a altura da chuva de projeto (m). Em seguida, estima-se a capacidade de infiltração do jardim usando I = Af × Ti, onde Af é a área do fundo do jardim (m²) e Ti é a taxa de infiltração do solo (m/h). Se o volume gerado for superior à capacidade de infiltração no período considerado (geralmente até 24 horas), calcula-se a vazão excedente pela fórmula racional Q = A × i × C, em que i é a intensidade da chuva (m/s), para então selecionar um tubo com diâmetro capaz de conduzir essa vazão por gravidade. Assim, o extravasor é dimensionado com base na diferença entre o que entra no sistema e o que consegue infiltrar, garantindo segurança hidráulica ao conjunto.

Durante a instalação do tubo de transbordo, é fundamental prever medidas que reduzam o risco de obstrução, especialmente porque o acesso posterior à tubulação pode ser limitado. Além de posicionar corretamente a entrada do tubo e proteger sua boca contra resíduos maiores, recomenda-se envolver o tubo dreno e a camada de pedras com manta geotêxtil (Bidim). A manta atua como elemento filtrante, permitindo a passagem da água enquanto retém partículas finas do solo, evitando que esses sedimentos penetrem na camada drenante e provoquem colmatação ao longo do tempo. Ao separar o solo da brita, a manta preserva os vazios responsáveis pela condução da água, mantendo a eficiência do sistema e aumentando sua vida útil.

Dimensionamento de Jardim de Chuva: Como Calcular de Forma Técnica e Estruturada

O dimensionamento de um jardim de chuva consiste basicamente em equilibrar três fatores: quanto de água chega ao sistema, quanto ele consegue armazenar temporariamente e quanto consegue infiltrar no solo em um período seguro. O objetivo é garantir que o volume captado durante uma chuva de projeto seja absorvido ou controlado sem gerar alagamentos ou sobrecarga.

O primeiro passo é calcular o volume de água gerado pela área impermeável que contribui para o jardim. Utiliza-se a relação:

V = A × C × P

onde V representa o volume de água gerado, A é a área impermeável contribuinte, C é o coeficiente de escoamento superficial (que indica quanto da chuva realmente escoa) e P é a altura da chuva de projeto. Essa fórmula mostra que o volume final depende diretamente do tamanho da área, da intensidade acumulada da chuva escolhida e do grau de impermeabilidade da superfície.

Em seguida, é necessário verificar a capacidade de infiltração do solo. Essa capacidade pode ser estimada por meio da relação:

I = Af × Ti

em que I representa o volume que pode infiltrar por unidade de tempo, Af é a área do fundo do jardim de chuva e Ti é a taxa de infiltração do solo. Essa equação demonstra que a infiltração total depende tanto da dimensão do fundo quanto da capacidade natural do solo em absorver água. Quanto maior a área ou maior a taxa de infiltração, maior será a eficiência do sistema.

Além da infiltração, o jardim também funciona como reservatório temporário. O volume que pode ser armazenado antes do transbordamento é determinado por:

Vr = Af × h

onde Vr é o volume de retenção temporária, Af é a área do fundo e h é a altura máxima admissível da lâmina d’água. Essa fórmula evidencia que a capacidade de armazenamento depende da área horizontal do jardim e da profundidade útil prevista em projeto.

Por fim, compara-se o volume gerado (V) com a soma da capacidade de infiltração ao longo do tempo seguro e do volume de retenção (Vr). Se o volume gerado for maior que a capacidade combinada de armazenamento e infiltração, torna-se necessário ampliar a área do jardim, aumentar a profundidade útil ou prever sistema de extravasão adequadamente dimensionado.

Como escolher a vegetação adequada para um jardim de chuva

Escolher as plantas de um jardim de chuva não é apenas uma decisão estética, é uma decisão funcional. A vegetação precisa suportar variações hídricas, contribuir para a estabilidade do solo, auxiliar na filtragem da água e ainda se integrar ao contexto paisagístico. Um jardim de chuva bem-sucedido depende tanto do dimensionamento hidráulico quanto da escolha correta das espécies.

A primeira coisa a entender é que o jardim de chuva não é um brejo permanente. Ele passa por ciclos: momentos de encharcamento temporário após a chuva e períodos secos entre os eventos. Portanto, as plantas escolhidas precisam tolerar essa alternância.

Manutenção preventiva: garantindo eficiência e longevidade ao jardim de chuva

A manutenção do jardim de chuva é essencial para garantir que o sistema continue cumprindo sua função de infiltrar, filtrar e retardar o escoamento da água pluvial. Sem acompanhamento periódico, pode ocorrer acúmulo excessivo de sedimentos, compactação do solo e redução da capacidade de infiltração, comprometendo o desempenho hidráulico e a saúde das plantas. Por isso, a inspeção regular após períodos chuvosos é uma etapa importante para verificar erosões, pontos de entupimento e o estado geral da vegetação. Na prática, a manutenção envolve a remoção de resíduos sólidos (folhas, galhos e lixo), o controle de plantas invasoras, a reposição da cobertura vegetal ou camada de proteção do solo quando necessário e a descompactação superficial caso haja sinais de selamento. Também é importante observar o desenvolvimento das espécies plantadas, realizando podas de condução e substituindo mudas que não se adaptaram. Essas ações preventivas mantêm o equilíbrio ecológico do sistema e prolongam sua eficiência ao longo do tempo.

Monitoramento em Escala Real e Desempenho do Jardim de Chuva

Para compreender, na prática, o desempenho de um jardim de chuva implantado em condições desafiadoras, este artigo apresenta o estudo conduzido por Chunli Chen e colaboradores, publicado na revista MDPI (periódico Water, 2023). A pesquisa apresenta a avaliação em escala real do desempenho de um jardim de chuva implantado no campus da Nanchang University, na cidade de Nanchang, sul da China. O estudo foi desenvolvido no contexto da política chinesa de Sponge City, que busca integrar soluções baseadas em processos hidrológicos naturais para controle de escoamento urbano. Considerando que Nanchang está inserida em uma região de solo vermelho, caracterizado por baixa permeabilidade, forte acidez e baixo teor de carbono orgânico, o projeto teve como objetivo verificar a viabilidade de sistemas de infiltração nesse contexto geotécnico específico. Para isso, foi construída uma unidade piloto com profundidade total de 600 mm e meio filtrante composto por 30% areia, 10% composto orgânico e 60% solo laterítico, atingindo coeficiente de permeabilidade de 1,48 × 10 elevado a -5 m·s-¹. O desempenho hidráulico e a eficiência de remoção de poluentes foram monitorados por quase dois anos, com análise de controle volumétrico e redução de cargas de TSS, nitrogênio e fósforo, fornecendo dados de campo relevantes para o dimensionamento de jardins de chuva em regiões de solo vermelho.

Ao longo do artigo, são detalhados os critérios de dimensionamento hidráulico, a composição da camada filtrante adaptada ao solo local e os resultados obtidos em campo, incluindo taxas expressivas de controle de volume e redução de cargas poluentes. O estudo se destaca por apresentar dados reais de operação em uma região onde o solo naturalmente dificulta a infiltração, oferecendo uma base técnica relevante para o planejamento e a implementação de jardins de chuva em áreas com características semelhantes.

1. Dados básicos adotados no projeto

Os autores trabalharam com os seguintes parâmetros medidos em campo:

Área de captação (F): aproximadamente 1.000 m²
Profundidade de chuva de projeto (H): 24,5 mm (evento representativo adotado no estudo)
Coeficiente de escoamento (e): 0,9 (superfície predominantemente impermeável)

V = 0,001 × F × H × e

Substituindo os valores:

V = 0,001 × 1.000 × 24,5 × 0,9
V = 22,05 m³

Esse foi o volume que o jardim de chuva deveria controlar para o evento adotado.

3. Armazenamento nos vazios do meio filtrante

Equação:

G = n × A × df

A área construída do jardim foi aproximadamente 120 m².

G = 0,32 × 120 × 0,5
G = 19,2 m³

4. Armazenamento superficial

Equação:

Vw = (1 - m) × A × hm

No estudo, a área era majoritariamente vegetada, com m ˜ 0,8.

Vw = (1 - 0,8) × 120 × 0,1
Vw = 0,2 × 120 × 0,1
Vw = 2,4 m³

5. Volume infiltrado durante a chuva

Equação:

Ws = 60 × K × (df + h) × A × T

Considerando:

K = 1,48 × 10 elevado a -5 m/s
df = 0,5 m
h ˜ 0,05 m (lâmina média)
A = 120 m²
T = 60 min
Ws = 60 × 1,48×10?5 × (0,5 + 0,05) × 120 × 60
Ws ˜ 3,5 m³

6. Capacidade total de armazenamento

V = G + Vw + Ws
V = 19,2 + 2,4 + 3,5
V ˜ 25,1 m³

Como o volume de projeto era 22,05 m³, o sistema apresentou capacidade superior ao necessário para o evento adotado.

7. Resultados observados no monitoramento

Durante quase dois anos de operação, o sistema demonstrou desempenho hidráulico consistente. Os autores verificaram o controle de praticamente 100% dos eventos de pequena magnitude, além de uma redução significativa do pico de vazão nos eventos monitorados. O tempo de drenagem manteve-se dentro do limite previsto em projeto, com esvaziamento completo ocorrendo em até 24 horas.

Em relação à qualidade da água, a eficiência média de remoção foi expressiva. A concentração de Sólidos Suspensos Totais (TSS) apresentou redução superior a 80%, enquanto o Nitrogênio Total registrou remoção média em torno de 50%. Para o Fósforo Total, a eficiência variou entre 45% e 60%, dependendo das condições do evento chuvoso.

Conclusão técnica baseada nos valores

Mesmo inserido em uma região de solo vermelho naturalmente pouco permeável, o sistema apresentou funcionamento adequado. Esse desempenho foi possível porque o meio filtrante foi tecnicamente ajustado para aumentar a permeabilidade, a profundidade total de 0,6 m assegurou capacidade de armazenamento suficiente e a infiltração simultânea durante os eventos chuvosos contribuiu de maneira relevante para o controle volumétrico.

Os resultados obtidos indicam que o dimensionamento adotado foi conservador e validado em campo, demonstrando que jardins de chuva podem ser tecnicamente viáveis mesmo em condições geotécnicas desfavoráveis, desde que corretamente projetados.

Fontes:

Projeto de um jardim de chuva: guia técnico
Projeto Técnico: Jardins de Chuva
Field Performance of Rain Garden in Red Soil Area in Southern China
