Curvas de nível na prática: como ler o terreno antes de desenhar o jardim

O desenho topográfico é a representação técnica e fiel do terreno, usada como base para qualquer projeto paisagístico bem executado. Ele não é um “desenho artístico”, e sim um registro técnico do relevo e dos elementos existentes, feito a partir de medições reais do local.

Tudo começa com o levantamento topográfico em campo. Nesse momento, um profissional de topografia vai até o terreno com equipamentos específicos, como estação total, nível ou GPS topográfico. Esses equipamentos medem distâncias, ângulos e alturas, registrando pontos espalhados por toda a área. Cada ponto medido possui coordenadas (X e Y) e uma cota (Z), que indica a altura em relação a um nível de referência.

Esses pontos são coletados principalmente nas mudanças de relevo (onde o terreno sobe, desce ou muda de inclinação) além dos elementos existentes, como muros, edificações, árvores, calçadas, cercas, postes e limites do lote. Quanto mais irregular o terreno, maior é a quantidade de pontos necessária para que o desenho represente a realidade com precisão.

Depois do levantamento em campo, os dados são levados para o computador e processados em softwares de desenho técnico, normalmente em CAD. A partir das cotas medidas, o programa gera as curvas de nível, que são linhas que ligam pontos de mesma altura. Essas curvas permitem visualizar o relevo: áreas planas aparecem com curvas mais espaçadas, enquanto áreas inclinadas aparecem com curvas mais próximas entre si.

A definição da equidistância das curvas de nível é uma etapa importante do desenho. A equidistância é a diferença de altura entre uma curva e outra (por exemplo, curvas a cada 0,50 m ou 1,00 m). Em projetos paisagísticos, costuma-se usar equidistâncias menores, pois elas mostram o relevo com mais detalhe, o que é essencial para drenagem, implantação de caminhos, escadas, muros e áreas ajardinadas.

Com as curvas geradas, o desenho topográfico é finalizado com a organização gráfica: aplicação de escala correta, indicação de norte, cotas altimétricas, legenda e identificação dos elementos existentes. O resultado é uma planta técnica que serve como base obrigatória para o projeto paisagístico, garantindo que todas as decisões de desenho estejam alinhadas com a realidade do terreno.

Para a paisagista, entender como esse desenho é feito ajuda a interpretar corretamente o relevo, prever o comportamento da água, definir níveis, escolher soluções construtivas adequadas e dialogar com segurança com topógrafos, arquitetos e engenheiros. Mesmo que ela não execute o levantamento, esse conhecimento técnico é fundamental para transformar o terreno real em um projeto funcional, viável e bem resolvido.

Como complemento ao entendimento das curvas de nível, hoje existem ferramentas que facilitam muito o acesso a informações topográficas, especialmente nas fases iniciais do projeto paisagístico. Um exemplo é o AutoLANDSCAPE, um software que funciona como plugin para programas de CAD, integrando recursos específicos para paisagismo diretamente no ambiente de desenho técnico.

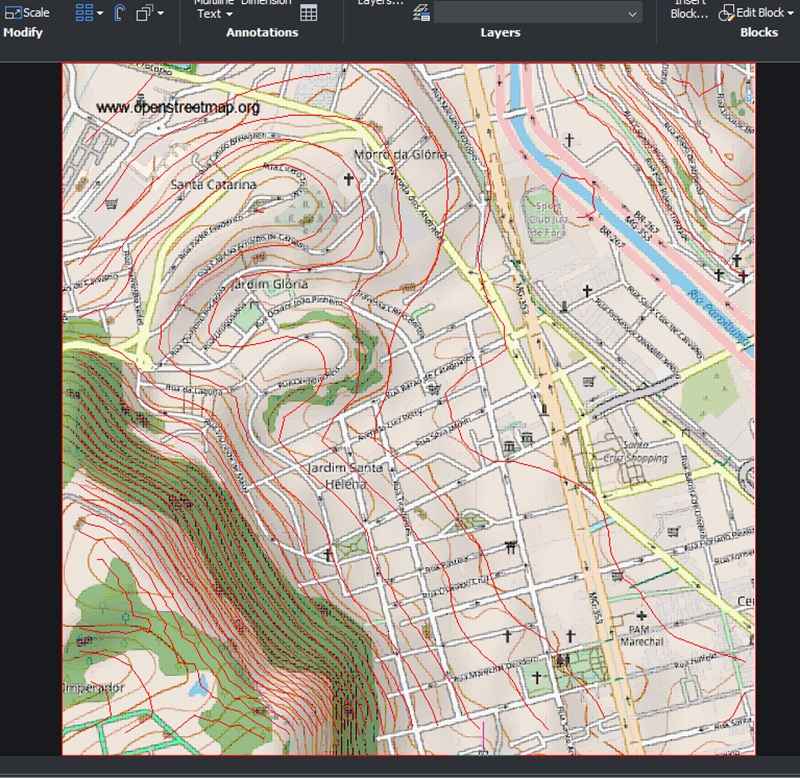

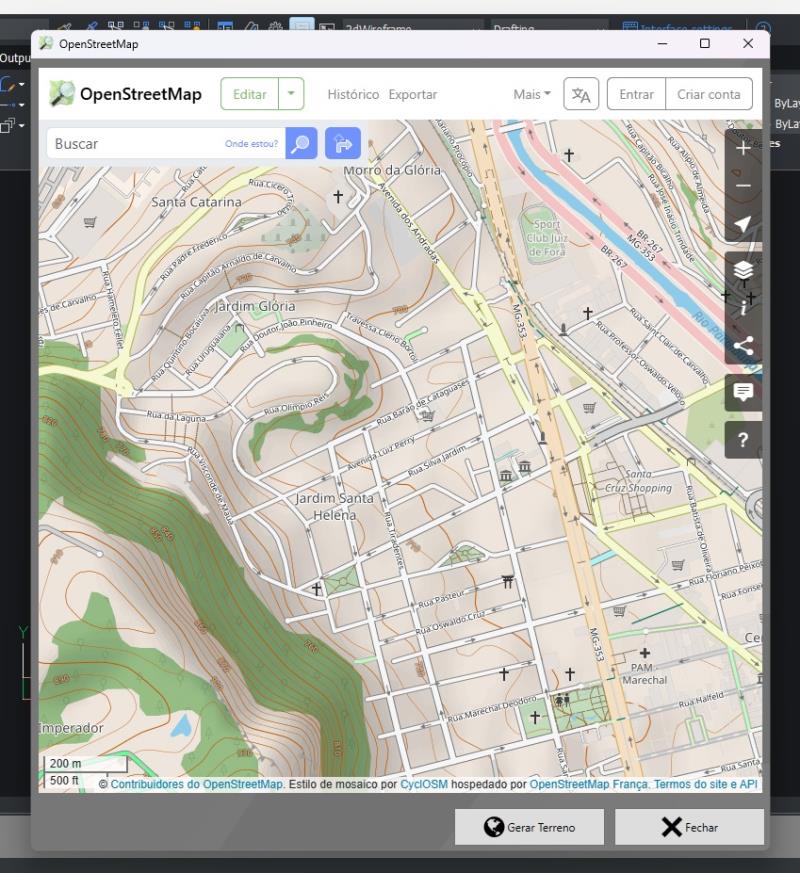

Dentro do AutoLANDSCAPE, a paisagista tem acesso a uma ferramenta de integração com o Open Street Map (OSM). A partir dela, é possível localizar a área do projeto utilizando endereços ou navegação visual por coordenadas, de forma simples e intuitiva. Após selecionar a região desejada, o programa faz a importação automática das curvas de nível em formato CAD, prontas para serem utilizadas no desenho.

É importante destacar que essa ferramenta não importa imagens de satélite. O que é trazido para o projeto é um mapa vetorial genérico, contendo vias, limites e outras referências disponíveis no Open Street Map, além das curvas de nível correspondentes à topografia da área selecionada. Esses elementos chegam organizados no arquivo CAD, permitindo que a paisagista trabalhe diretamente sobre uma base técnica consistente.

Na prática, isso significa um grande ganho de tempo e produtividade. Em vez de iniciar o projeto sem referência altimétrica ou depender imediatamente de um levantamento topográfico detalhado, o profissional consegue ter uma leitura inicial do relevo, entender inclinações, desníveis e o comportamento geral do terreno. Essa informação é especialmente útil para estudos preliminares, anteprojetos e análises de viabilidade.

Mesmo não substituindo um levantamento topográfico executado por profissional habilitado quando a obra exige maior precisão, o uso das curvas de nível obtidas via AutoLANDSCAPE permite decisões mais conscientes desde o início do projeto. Caminhos, platôs, áreas de drenagem, escadas e volumes de terra podem ser pensados com mais critério, reduzindo retrabalhos e erros conceituais.

Assim, a integração entre curvas de nível, CAD e bases de dados geográficas representa um avanço importante para o paisagismo contemporâneo, aproximando a paisagista do entendimento técnico do terreno e fortalecendo a relação entre criatividade, viabilidade e responsabilidade construtiva.
