AutoLANDSCAPE 2016: Criação de áreas com formas orgânicas e inserção de mobiliários - parte 3 de 7

Autor: Camila Innocêncio - Data: 23/10/2015



Nos dois últimos meses, viemos acompanhando o tutorial de como fazer um projeto paisagístico passo a passo no AutoLANDSCAPE 2016. Já foi mostrado como configurar a escala de impressão e támbem como escolher e inserir itens no desenho. Nesta edição veremos o preencheimento de áreas com formas orgânicas e a inserção de mobiliários e outros tipos de materiais.

3º Passo: Criação e preenchimento de áreas com formas orgânicas

No projeto em questão, foram criados canteiros com formas orgânicas e para isso deve-se utilizar a ferramenta do CAD chamada "POLYLINE", caso o contorno seja feito com a ferramenta "SPLINE" o preenchimento da área não será possível. Observando a linha de comando mostrada pelo AutoCAD, estando a "POLYLINE" habilitada, deve-se escolher a opção "arc", afim de criar arcos.

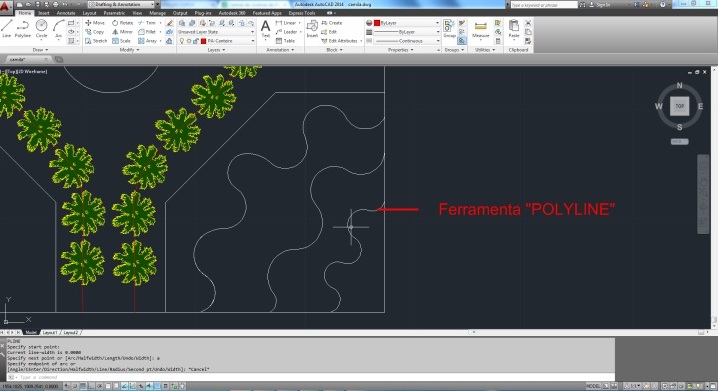

Figura 1: Criando formas orgânicas com a ferramenta "POLYLINE" no AutoLANDSCAPE 2016


Figura 1: Criando formas orgânicas com a ferramenta "POLYLINE" no AutoLANDSCAPE 2016;


Criados os contornos, o preenchimento das áreas nesse caso é o mesmo demonstrado anteriormente para as hachuras, usando o ícone " Preenche com BOUNDARY".


Figura 2: Preenchimento de áreas com formas orgânicas no AutoLANDSCAPE 2016




4º Passo: Inserção de outros tipos de materiais e mobiliários

Na área destinada ao parque infantil vamos inserir como pavimentação o saibro. Para isso deve-se ir no campo de escolha de materiais e no filtro de buscas, marcar a opção "Pisos" e escolher dentre as opções listadas. Por seu cálculo de quantitativo ser feito em função da área, a aplicação deve ser feita usando hachuras, da mesma forma que foi ensinado anteriormente ( usando " Preenche com BOUNDARY" "
Para a inserção dos mobiliários vamos utilizar mais campos do filtro de buscas. Primeiro marcamos a opção "Mobiliários" e no campo "Tipos", escolheremos a categoria adequada ao que precisamos no projeto, nesse caso "Brinquedos".


Figura 3: Escolhendo materiais e mobiliários no AutoLANDSCAPE 2016


Figura 3: Escolhendo materiais e mobiliários no AutoLANDSCAPE 2016


Para colocá-los no terreno deve-se selecionar a opção "insere um único item".


Figura 4: Inserindo mobiliários no AutoLANDSCAPE 2016


Figura 4: Inserindo mobiliários no AutoLANDSCAPE 2016


Na próxima edição da "Revista AuE Paisagismo" veremos a criação de pranchas para impressão e também a inserção de chaves de identificação no projeto.
