AutoLANDSCAPE: Inserindo Grelhas

Autor: Equipe AuE Soluções - Data: 05/03/2010

Apresentação de Projetos com Grelhas de Locação

O AutoLANDSCAPE busca a facilidade em projetar somada ao ganho de tempo na elaboração de orçamentos.

Também é voltado para os projetos de apresentação em obras - chamados projetos executivos, e com isto a ferramenta GRELHA irá facilitar a locação dos itens no projeto.

A ferramenta Grelha será útil pois para se executar um canteiro curvo, uma sequência de plantas em posições desformes, espalhadas, é comum o executor, o jardineiro, trabalhar usando de linha e marcador, para trabalhar com as medidas de círculos, raios e circunferências que podem vir impressas no projeto.

Mas haverá casos em que você terá empecilhos ao tirar essas medidas na obra. Desta forma a Grelha irá facilitar pois ela cria uma malha com inúmeras cotas quadriculadas, onde o executor terá maior facilidade de trabalhar e menos chance de errar o posicionamento dos itens, dos caminhos.

Veja abaixo o passo a passo para inserir as grelhas:

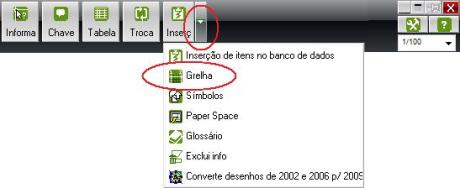

1) Na barra do AutoLANDSCAPE 2009, clique nas opções extras e clique em Grelhas;

AutoLANDSCAPE - Inserção de Grelhas



2) Em seguida clique no botão

AutoLANDSCAPE - Inserção de Grelhas

e abrirá a tela de configuração da Grelha.

AutoLANDSCAPE - Inserção de Grelhas



3) Nesta tela você deve selecionar primeiramente a escala que deseja trabalhar.
Automaticamente o sistema irá lhe fornecer as opções de espaçamento das linhas.

AutoLANDSCAPE - Inserção de Grelhas



Caso queira você pode editar estes valores apenas clicando sobre eles e digitando um novo.

4) Concluída esta etapa, devemos clicar em CRIA o GRID, e o CAD irá solicitar dois pontos, primeiro o ponto inferior esquerdo, e em seguida o superior direito, no sentido de abrir uma janela sobre todo o desenho.

AutoLANDSCAPE - Inserção de Grelhas



Após clicar no segundo ponto, aguarde e deverá ter um resultado conforme abaixo.

AutoLANDSCAPE - Inserção de Grelhas



Com esta informação no projeto, quem irá executar terá mais facilidade de locar os objetos nos locais certos.

Dúvidas retorne o contato.
