HydroLANDSCAPE 2012: Conheça a nova tela do programa

Autor: Davi Severiano - Data: 12/04/2013

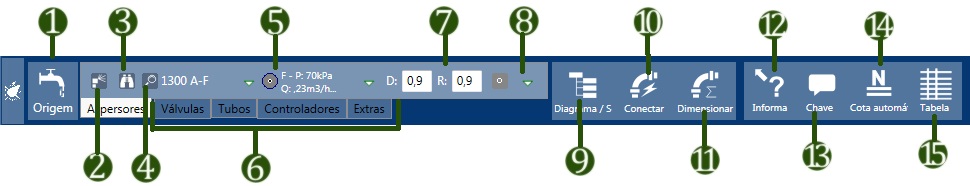

Selecionar o item desejado





  • Origem:
    Acessa a tela de inserção de origem podendo selecionar entre utilizar o hidrômetro ou uma bomba.

  • Catálogo de itens:
    Através do catálogo é possível selecionar os itens por nome, tipo ou marca (toro, rainbird ou hunter).

  • Mosaico:
    Permite selecionar o item desejado através de um mosaico de fotos.

  • Seleção de aspersores:
    Esta é uma tela de busca de aspersores que permite realizar buscas detalhadas através do nome do item ou filtros de seleção por marcas ou tipo. O interessante desta tela é que ela exibe as características dos aspersores, como pressão e vasão, para facilitar na busca.

  • Seleção de bocais:
    Logo ao lado direito do botão de seleção de aspersores está a seleção de bocais. Ao clicar nele depois de escolher o aspersor, são exibidos apenas os bocais para aquele corpo, além de também possuir uma opção de cadastro de esquema de bocais.

  • Abas de navegação:
    O HydroLANDSCAPE possui uma separação por abas para cada seção, sendo elas:


    • Válvulas
    • Tubos
    • Controladores
    • Hydraulica
    • Extras


  • Dimensões:
    Nesta caixa você visualiza o raio selecionado.


  • Inserção:
    Este botão permite inserir o item selecionado na tela do CAD, com as configurações que foram definidas no HydroLANDSCAPE.


    • Mudar o tipo de inserção
      Para alterar o tipo de inserção basta clicar no botão que tem uma seta desenhada que aparecerão várias opções:



      Basta selecionar a opção desejada.



  • Diagrama:
    Acessa a tela de diagrama que exibe as informações do projeto como a quantidade de origens, válvulas e aspersores permitindo setorizá-los.

  • Conectar:
    Faz a conexão automática ou manual das linhas principal e secundária.

  • Dimensionar:
    Esta tela possui todas as funções do dimensionamento do projeto considerando a perda de carga dos tubos. Calcula preciptação, faz a memória de cálculo e exibe os arcos dos aspersores para análise da área molhada.

  • Informa:
    Dá as informações do item selecionado, como quantificação, identificação, caracterização...

  • Chave:
    Insere chaves de identificação do item selecionado.

  • Cota Automática:
    Cota os tubos inserindo as identificações de diâmetro.

  • Tabela:
    Quantifica e gera a legenda do projeto com apenas um clique.
