Inserindo divisores no AutoLANDSCAPE 2016

Autor: Camila Innocêncio - Data: 17/08/2016

Em projetos paisagísticos muitas vezes temos o objetivo de destacar determinadas áreas, criar novos percursos ou até mesmo restringir acessos a locais que são somente de contemplação. Para possibilitar essas decisões projetuais, lançamos mão de artifícios como canteiros e divisores. E na edição deste mês da Revista Aue Paisagismo digital, veremos como inserir estes itens no projeto, utilizando o AutoLANDSCAPE 2016 e seu extenso banco de dados.

O primeiro passo é escolher qual divisor será utilizado, para isso devemos clicar no filtro de buscas, marcar a opção "Divisor" e posteriormente no campo "Tipo", definir se no projeto serão utilizados cercas, divisores-de-canteiros, meio-fios ou muros. Neste caso, usaremos o divisor de canteiro em bambu.

Figura 1: Selecionando o tipo de divisor no AutoLANDSCAPE 2016


Figura 1: Selecionando o tipo de divisor no AutoLANDSCAPE 2016.

Feito isso, se necessário, podemos alterar as dimensões pré-configuradas para o item na caixa de dimensões.

Figura 2: Configurações de medidas no AutoLANDSCAPE 2016


Figura 2: Configurações de medidas no AutoLANDSCAPE 2016.

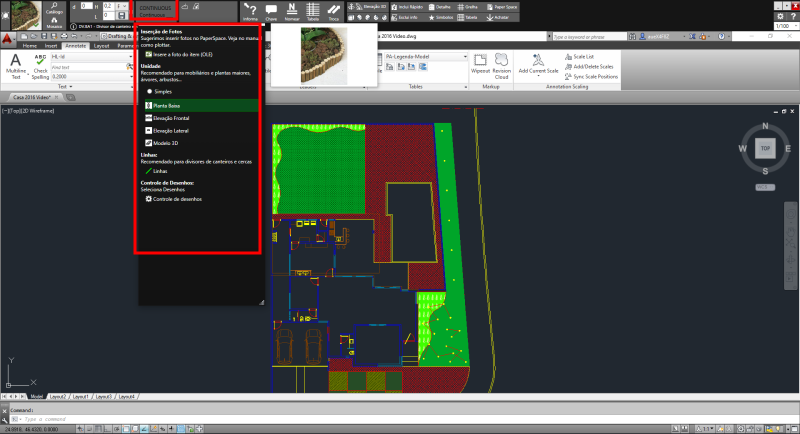

O próximo passo então é escolher o tipo de representação deste divisor. Percebe-se que a representação padrão em planta é uma linha continua, mas podemos alterá-la escolhendo os temas (se as linhas aparecerão em preto e branco, coloridas, preenchidas ou degradê), ou ainda se queremos inserir o objeto como elevação frontal, elevação lateral ou como um modelo 3D. Porém é importante lembrar que quando escolhemos algumas destas opções diferentes da linha, o item será inserido como um bloco e não será possível desenhar um contorno com ele ou transformar uma polyline no mesmo.

Figura 3: Escolhendo o tipo de representação no AutoLANDSCAPE 2016


Figura 3: Escolhendo o tipo de representação no AutoLANDSCAPE 2016.

Por este motivo usaremos as linhas contínuas para representar o divisor escolhido e em seguida selecionaremos as formas de distribuição no desenho. A primeira opção chama-se "Novo polígono", e ao darmos um um clique sobre o ícone devemos desenhar no CAD o contorno que o divisor deve seguir. Porém, esta opção só nos permite que sejam desenhadas formas partindo de linhas retas.

Figura 4: Utilizando a ferramenta "Novo polígono" no AutoLANDSCAPE 2016


Figura 4: Utilizando a ferramenta "Novo polígono" no AutoLANDSCAPE 2016.

Para criar divisores com formas orgânicas ou sinuosas ou até mesmo aproveitar um traçado feito anteriormente, devemos utilizar a outra forma de distribuição chamada "Converte uma PLINE-SPLINE existente". Ao clicarmos no ícone, em seguida devemos selecionar as linhas criadas no CAD que passarão a ser os divisores.

Figura 5:  Convertendo uma polylineou spline em divisor no AutoLANDSCAPE 2016


Figura 5: Convertendo uma polylineou spline em divisor no AutoLANDSCAPE 2016.

Feito isso, podemos inclusive quantificar o item e inserir a legenda com as especificações. Para tal, devemos clicar no ícone "Tabela" e em seguida em "Quantifica e gera legenda". Após isto, deve-se selecionar o desenho e apertar a tecla "Enter".

Figura 6:  Quantificando divisores no AutoLANDSCAPE 2016


Figura 6: Quantificando divisores no AutoLANDSCAPE 2016.

Uma nova janela será aberta e nela devemos marcar a opção "Divisor" e se for o caso, desmarcar o que não for necessário que apareça na tabela.

Figura 7: Gerando a legenda de divisores no AutoLANDSCAPE 2016


Figura 7: Gerando a legenda de divisores no AutoLANDSCAPE 2016.

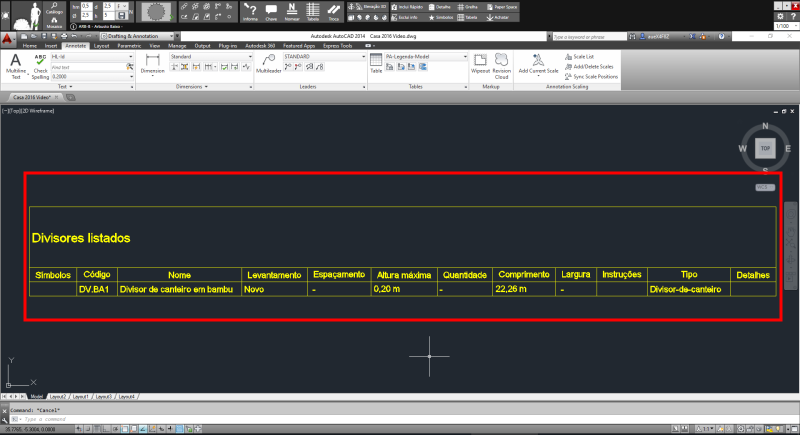

Por fim, clicamos no ícone "insere a legenda" e no CAD escolhemos o ponto onde a legenda deve ser inserida. Além disso, na aba fotos desta mesma janela, podemos inserir fotos do item, realizando o mesmo procedimento.

Figura 8: Inserindo a legenda de divisores no CAD


Figura 8: Inserindo a legenda de divisores no CAD.
